令和3年度後期 No.45論点：契約・設計図書重要度 B配点 1点未着手

道路橋の断面図と構造名称

これは2級土木施工管理技士第一次検定令和3年度後期（2021年10月24日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

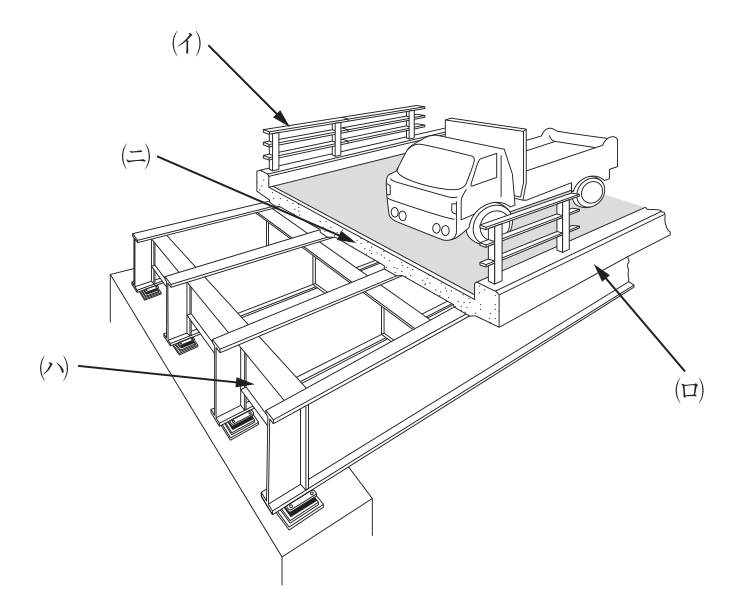

下図は道路橋の断面図を示したものであるが，(イ)〜(ニ)の構造名称に関する組合せとして，適当なものは次のうちどれか。

鋼桁の道路橋を斜め上から見た断面図。下部構造の上に支承を介して主桁が並び，主桁の上に版が載り，版の上をトラックが走っている。版の両端には柵状の部材が立っている。(イ)の矢印は，橋面の奥側の端に立つ柵状の部材を指している。(ロ)の矢印は，橋面の手前側の端で，柵状の部材の下にある縁の部分（版の端部）の側面を指している。(ハ)の矢印は，主桁と主桁の間に橋軸と直角の方向に架け渡された部材を指している。(ニ)の矢印は，主桁の上に載る版の切断面（コンクリートを示す点描）を指している。

解答欄

正解

正解：(1) (イ) 高欄 ― (ロ) 地覆 ― (ハ) 横桁 ― (ニ) 床版

解き方

(イ) は橋面の端に立つ柵状の部材で、歩行者や車両の転落を防ぐ高欄である。(ロ) は高欄の下にある床版端部の立ち上がり部分で、地覆である。
(ハ) は主桁と主桁の間に橋軸と直角方向に架け渡した部材で、横桁である。(ニ) は主桁の上に載るコンクリートの版で、床版である。(1) が適当である。

選択肢ごとの解説

(1)適当。(イ)高欄、(ロ)地覆、(ハ)横桁、(ニ)床版の組合せである。
(2)適当でない。(イ)は高欄、(ロ)は地覆、(ハ)は横桁である。
(3)適当でない。(ハ)は横桁、(ニ)は床版である。
(4)適当でない。(イ)は高欄、(ロ)は地覆、(ハ)は横桁、(ニ)は床版である。

引っかけ：地覆は床版の端部にある縁石状の立ち上がりで、高欄はその上に設ける。主桁どうしをつなぐ横桁と、車両の荷重を直接受ける床版を取り違えやすい。
