土留め工の部材名称

正解

正解：(3) (イ) 切ばり ― (ロ) 腹起し

解き方

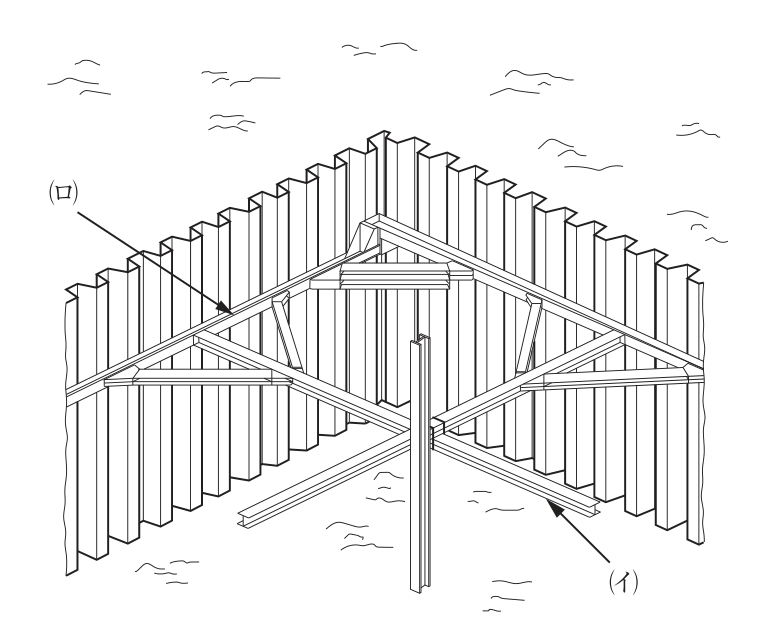

1. 図の(イ)は、中間杭の位置で交差して掘削内部を横断し、向かい合う腹起しの間に架け渡した水平部材であり、切ばりである。
2. (ロ)は、鋼矢板の壁面に沿って水平に取り付け、土圧を受けて切ばりへ伝える部材であり、腹起しである。したがって(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。(イ)は切ばり、(ロ)は腹起しである。中間杭は交差部に立つ鉛直の杭。
2. (2)適当でない。(イ)は切ばりである。火打ちばりは隅角部等を斜めに結ぶ短い部材。
3. (3)適当。(イ)は掘削内部を横断する切ばり、(ロ)は壁面に沿う腹起しである。
4. (4)適当でない。(ロ)は壁面に沿う腹起しで、隅角部を斜めに結ぶ火打ちばりではない。
