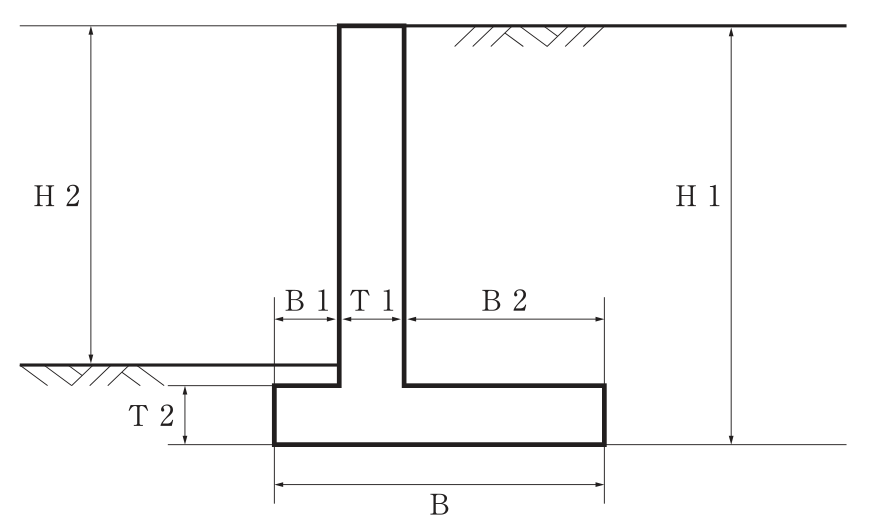

逆T型擁壁の各部の名称と寸法記号

正解

正解：(2) 擁壁の高さH1，たて壁厚T1

解き方

1. 逆T型擁壁の高さは、たて壁の天端から底版下面までの鉛直距離で、図の H1 である。H2 は天端から前面の地表面までの高さで、擁壁の高さではない。
2. 底版はたて壁の前面側がつま先版（幅 B1）、背面側がかかと版（幅 B2）で、T1 はたて壁の厚さ、T2 は底版の厚さ、B は底版全体の幅である。
3. したがって、擁壁の高さ H1 とたて壁厚 T1 の (2) が 2 つとも適当である。

選択肢ごとの解説

1. (1)適当でない。つま先版幅 B1 は正しいが、擁壁の高さは H1 である。
2. (2)適当。擁壁の高さは H1、たて壁厚は T1 である。
3. (3)適当でない。底版幅 B は正しいが、擁壁の高さは H1 である。
4. (4)適当でない。擁壁の高さ H1 は正しいが、かかと版幅は B2 である。
