令和2年度 No.45論点：契約・設計図書重要度 B配点 1点未着手

道路橋の断面図の構造名称

これは2級土木施工管理技士第一次検定令和2年度（2020年10月25日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

下図は道路橋の断面図を示したものであるが，(イ)〜(ニ)の構造名称に関する次の組合せのうち，適当なものはどれか。

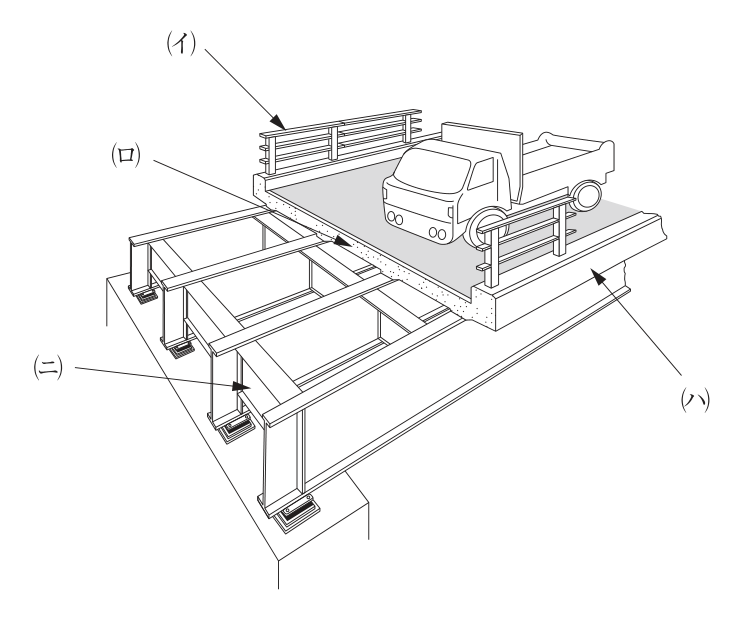

鋼桁の道路橋の斜視図。下部構造の上に支承を介して複数の主桁（I形の桁）が並び，隣り合う主桁の間を直交する部材がつないでいる。手前側は上部を取り除いて桁の骨組みを見せ，奥側では主桁の上にコンクリートの板（切り口を点描で示す）が載り，その上をトラックが走っている。板の両側の縁には一段高い帯状の部分があり，その上に柵が立っている。(イ)の矢印は奥側の縁の上に立つ柵を指す。(ロ)の矢印は点描で示したコンクリートの板の切り口を指す。(ハ)の矢印は手前右側の縁の，柵の足元にある一段高い帯状の部分を指す。(ニ)の矢印は隣り合う主桁の間をつなぐ部材を指す。

解答欄

正解

正解：(3) (イ) 高欄 ― (ロ) 床版 ― (ハ) 地覆 ― (ニ) 横桁

解き方

図の (イ) は床版の縁に立つ柵で高欄、(ロ) は主桁の上に載るコンクリートの板で床版である。
(ハ) は床版の両端で一段高くなった部分で地覆（その上に高欄が立つ）、(ニ) は隣り合う主桁どうしを直交方向につなぐ部材で横桁である。よって (3) が適当である。

選択肢ごとの解説

(1)適当でない。(ロ) は床版、(ハ) は地覆である。
(2)適当でない。(イ) は高欄、(ロ) は床版、(ハ) は地覆、(ニ) は横桁である。
(3)適当。(イ) 高欄、(ロ) 床版、(ハ) 地覆、(ニ) 横桁である。
(4)適当でない。(イ) は高欄、(ロ) は床版、(ハ) は地覆、(ニ) は横桁である。

引っかけ：地覆は床版端部の立ち上がり部分で、高欄はその上に立つ。高欄と地覆の位置関係を取り違えやすい。
