土留め工の部材名称

正解

正解：(3) (イ) 切ばり ― (ロ) 火打ちばり

解き方

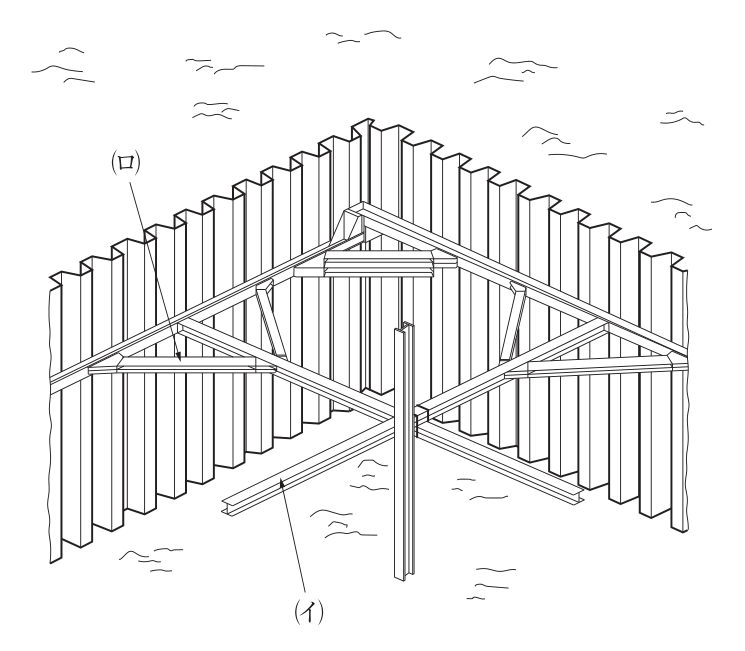

1. 図の(イ)は，向かい合う土留め壁の間に掘削箇所を横断して水平に架け渡され，中間杭（鉛直のH形鋼）で支えられた部材であり，切ばりである。
2. (ロ)は，壁面に沿う腹起しと切ばりの間を斜めに結ぶ短い部材であり，火打ちばりである。
3. 腹起しは鋼矢板の内側に壁面に沿って水平に取り付け，土圧を切ばりに伝える部材である。よって(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。(イ)は掘削箇所に架け渡した切ばりであり，火打ちばりではない。
2. (2)適当でない。(ロ)は腹起しと切ばりを斜めに結ぶ火打ちばりである。
3. (3)適当。(イ)は切ばり，(ロ)は火打ちばりである。
4. (4)適当でない。腹起しは壁面に沿う部材で，(イ)は切ばり，(ロ)は火打ちばりである。
