木製型枠の固定器具の名称

正解

正解：(4) (ニ)

解き方

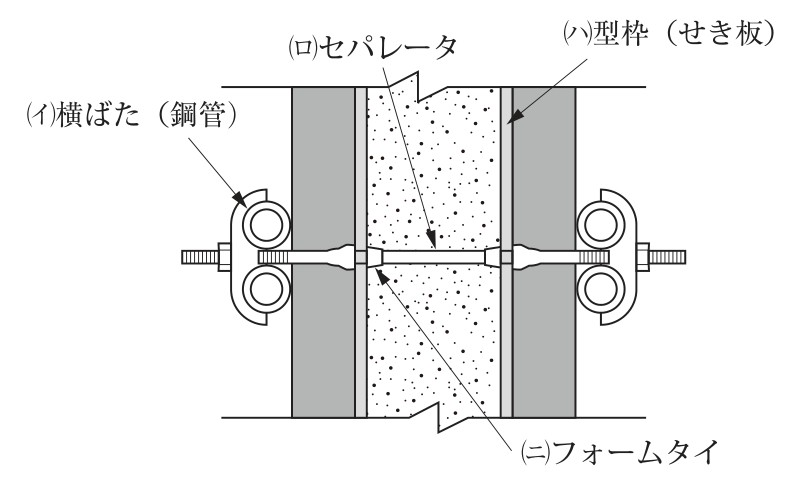

1. 図の(ニ)の引出線は、セパレータの端部でせき板の内側に取り付けられた円すい台形の部品を指しており、これはコーン（Pコン）である。
2. フォームタイは、コーンを介してセパレータにねじ込み、型枠を貫いて外側に出し、座金とナットで横ばた（鋼管）を締め付ける締付け金具であり、(ニ)の名称が適当でない。
3. (イ)の2本1組の鋼管は横ばた、(ロ)のコンクリート中を貫通する棒はセパレータ、(ハ)のコンクリートに接する板はせき板で、いずれも名称は正しい。

選択肢ごとの解説

1. (1)適当。型枠の外側に2本1組で配置した鋼管は横ばたである。
2. (2)適当。対向するせき板の間隔を保つ、コンクリート中の棒はセパレータである。
3. (3)適当。コンクリートに直接接する板はせき板である。
4. (4)適当でない。指しているのはコーン。フォームタイは型枠の外で横ばたを締め付ける金具である。
