プレキャストボックスカルバートの施工手順
これは1級土木施工管理技士 第二次検定 令和5年度（2023年10月1日（日）実施） 問題11の問題です。論点は「施工計画」（重要度B・解答の形は記述）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

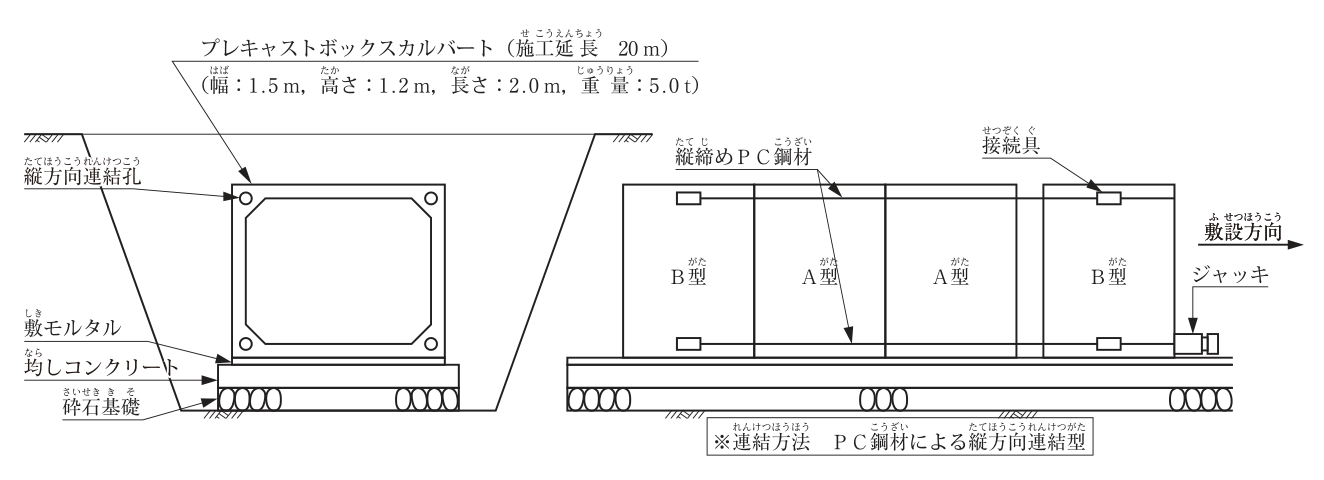

下図のようなプレキャストボックスカルバートを施工する場合の施工手順が次の表に示されているが，施工手順①〜④のうちから2つ選び，その番号，該当する工種名及び施工上の留意事項（主要機械の操作及び安全管理に関するものは除く）について解答欄に記述しなさい。
| 施工手順番号 | 工種名 | 施工上の留意事項（主要機械の操作及び安全管理に関するものは除く） |
|---|---|---|
| 準備工 | ||
| ① | ［ ］（バックホゥ） | ［ ］ |
| 砕石基礎工 | 地下水位に留意しドライワークとする。 | |
| 均しコンクリート工 | 沈下，滑動，不陸等が生じないようにする。 | |
| 敷モルタル工 | 凹凸のないように敷き詰める。 | |
| ② | ［ ］（トラッククレーン） | ［ ］ |
| ③ | ［ ］（ジャッキ） | ［ ］ |
| ④ | ［ ］（タンパ） | ［ ］ |
| 後片付け |
解答欄
正解
① 床掘工：床付け面を乱さないよう底面付近は人力で仕上げ，所定の高さ・幅を確かめて，基礎地盤の支持力を確認する。
56 字② 据付工：敷モルタルが硬化する前に，敷設方向に向けて順に据え付け，高さ・通り・目地間隔を確かめて連結孔の位置を合わせる。
④ 埋戻し工：良質土を用い，左右対称に1層の仕上り厚さ20cm以下でまき出して締め固め，偏土圧がかからないようにする。
③ 縦締め工：接合面に止水材を挟み，PC鋼材を連結孔に通して所定の緊張力まで均等に緊張し，緊張力と伸びを記録する。
57 字④ 埋戻し工：カルバートの両側を同じ高さで交互に埋め戻し，隅角部や底版の脇は締固め不足にならないよう入念に締め固める。
② 据付工：据付け後にボックスの天端高と縦断勾配を測り，許容範囲を超えるときは敷モルタルを調整して据え直す。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 工種名は①床掘工（掘削工），②据付工（ボックスカルバート敷設工），③縦締め工（PC鋼材による連結工），④埋戻し工。道路土工 カルバート工指針（プレキャストカルバートの施工）に沿って留意事項を書く。
- 主要機械（バックホゥ・トラッククレーン・ジャッキ・タンパ）の操作と安全管理は除かれているので，床付け面の保護，据付けの精度（高さ・通り・目地），緊張力の管理と止水，埋戻しの左右対称・層厚など，出来形・品質に関する事項を書く。
