管渠敷設の工種名と施工上の留意事項
これは1級土木施工管理技士 第二次検定 令和3年度（2021年10月3日（日）実施） 問題11の問題です。論点は「土工」（重要度A・解答の形は記述）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

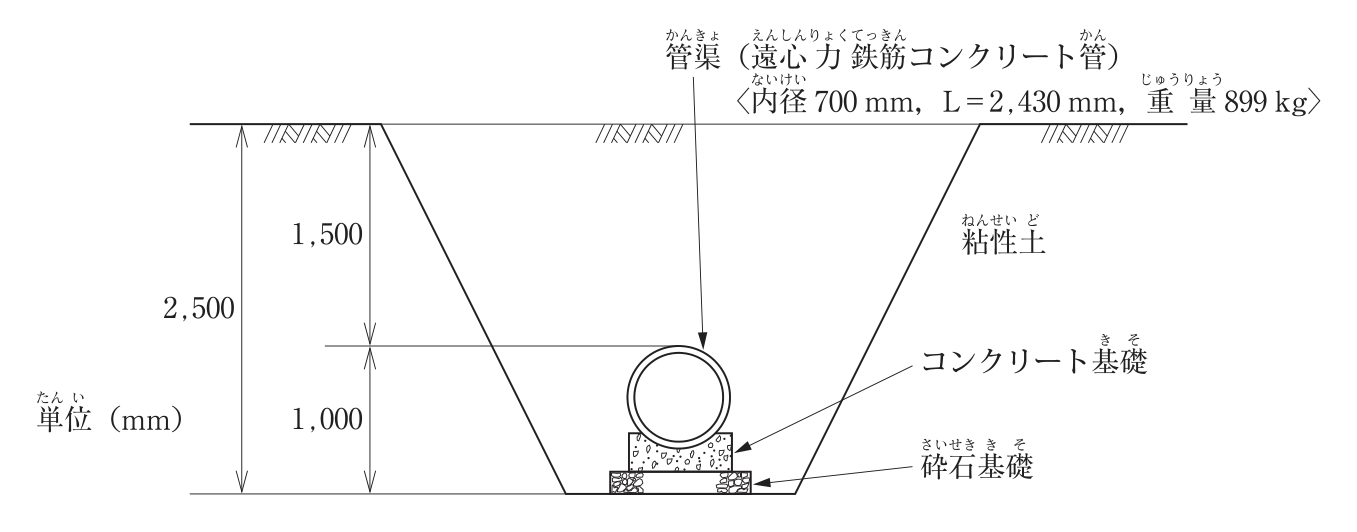

下図のような管渠を敷設する場合の施工手順が次の表に示されているが，施工手順①〜③のうちから2つ選び，それぞれの番号，該当する工種名及び施工上の留意事項（主要機械の操作及び安全管理に関するものは除く）について解答欄に記述しなさい。
| 施工手順番号 | 工種名 | 施工上の留意事項（主要機械の操作及び安全管理に関するものは除く） |
|---|---|---|
| 準備工（丁張り） | ・丁張りは，施工図に従って位置・高さを正確に設置する。 | |
| ① | ［ ］（バックホウ） | ［ ］ |
| 砕石基礎工 | ・基礎工は，地下水に留意しドライワークで施工する。 | |
| ② | ［ ］（トラッククレーン） | ［ ］ |
| 型枠工（設置） | ||
| コンクリート基礎工 | ・コンクリートは，管の両側から均等に投入し，管底まで充填するようにバイブレータ等を用いて入念に行う。 | |
| 養生工 | ||
| 型枠工（撤去） | ||
| ③ | ［ ］（タンパ） | ［ ］ |
| 残土処理 |
解答欄
正解
① 床掘り工（掘削工）：丁張りに従って所定の深さ・のり勾配で掘削し，床付け面付近は人力で仕上げて地山を乱さず，過掘りをしない。
63 字③ 埋戻し工：良質土を管の両側から均等に1層20～30cm以下でまき出し，タンパで十分に締め固めて管に偏圧をかけない。
① 床掘り工（掘削工）：過掘りした箇所は掘削土で埋め戻さず，砕石などで置き換えて締め固め，床付け面の支持力を確保する。
② 管布設工（管据付け工）：管は下流側から上流側へ受口を上流に向けて据え付け，管底高と中心線を丁張り・水糸で確かめて固定する。
63 字③ 埋戻し工：管の周りは管を損傷しないよう小型のタンパで丁寧に締め固め，管頂から30cm程度までは大きな礫を含まない土を使う。
② 管布設工（管据付け工）：管の接合部はゴム輪のよじれがないことを確かめ，差し口を所定の位置まで挿入して水密性を確保する。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 工種の並びから，①はバックホウによる床掘り（掘削工），②はトラッククレーンによる管布設（据付け）工，③はタンパによる埋戻し工。施工上の留意事項は品質・出来形に関するものを書き，機械の操作や安全管理（立入禁止・合図など）は書かない。
- 床掘りは床付け面を乱さず過掘りを避ける。管の据付けは下流から上流へ，受口を上流側に向け，管底高・中心線を確かめる。埋戻しは管の両側から均等に薄層（20～30cm程度）でまき出して締め固め，管に偏圧を与えない。
