土の粒径加積曲線と三角座標

これは1級土木施工管理技士第一次検定令和6年度（2024年7月7日（日）実施）問題A No.2の問題です。論点は「土質力学」（重要度B・解答の形は四肢択一）。採点すると、解き方 4 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

下図の土の粒径加積曲線と三角座標に関する下記の文章中の［　　］の(イ)，(ロ)に当てはまる語句の次の組合せのうち，適当なものはどれか。

土の粒径加積曲線Ⓐの土質は，粒径加積曲線Ⓑの土質に比べて，砂の割合は［ (イ) ］。

三角座標による土の分類において，Ⅰの土質は，Ⅱの土質に比べて，細粒分の割合は［ (ロ) ］。

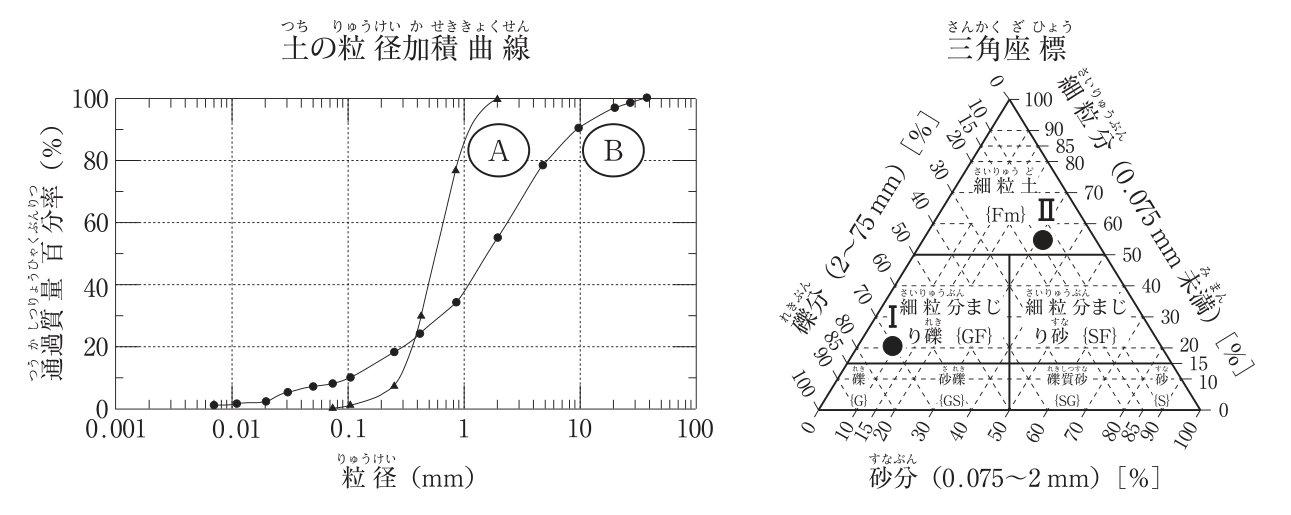

左は「土の粒径加積曲線」のグラフ。横軸は粒径（mm）で0.001〜100の対数目盛，縦軸は通過質量百分率（%）で0〜100。曲線Ⓐ（▲印）は，粒径約0.075mmで0%，0.1mmで約1%，0.25mmで約7%，0.425mmで約30%，0.85mmで約77%，2mmで100%となる，傾きの急な曲線。曲線Ⓑ（●印）は，粒径約0.006mmで約1%，0.075mmで約8%，0.1mmで約10%，0.25mmで約18%，0.425mmで約24%，0.85mmで約34%，2mmで約55%，4.75mmで約78%，9.5mmで約90%，19mmで約97%，37.5mmで100%となる，なだらかな曲線。右は「三角座標」。右辺が細粒分（0.075mm未満）［%］（下端0〜頂点100），左辺が礫分（2〜75mm）［%］（頂点0〜左下100），底辺が砂分（0.075〜2mm）［%］（左0〜右100）。細粒分50%以上の範囲が細粒土{Fm}，細粒分15〜50%の範囲が細粒分まじり礫{GF}（左側）と細粒分まじり砂{SF}（右側），細粒分15%未満の範囲が礫{G}・砂礫{GS}・礫質砂{SG}・砂{S}に区分されている。点Ⅱは細粒土{Fm}の範囲（細粒分約55%）にあり，点Ⅰは細粒分まじり礫{GF}の範囲の左下寄り（細粒分約20%）にある。

解答欄

正解

正解：(2) (イ) 多い ― (ロ) 少ない

解き方

砂分は粒径0.075〜2mmの部分であり，粒径加積曲線では「粒径2mmの通過質量百分率 − 粒径0.075mmの通過質量百分率」で読む。
図の曲線Ⓐは0.075mmで約0%，2mmで100%なので砂分は約100%，曲線Ⓑは0.075mmで約8%，2mmで約55%なので砂分は約47%であり，Ⓐの方が砂の割合は多い（イ：多い）。
三角座標では右辺の目盛りが細粒分（0.075mm未満）であり，Ⅰは細粒分約20%（細粒分まじり礫{GF}），Ⅱは約55%（細粒土{Fm}）で，Ⅰの方が細粒分の割合は少ない（ロ：少ない）。
よって(2)が適当である。

選択肢ごとの解説

(1)適当でない。(イ)は多いで正しいが，Ⅰの細粒分は約20%でⅡ（約55%）より少ない。
(2)適当。Ⓐの砂分は約100%でⒷ（約47%）より多く，Ⅰの細粒分はⅡより少ない。
(3)適当でない。Ⓐの砂分はⒷより多く，Ⅰの細粒分はⅡより少ない。
(4)適当でない。(ロ)は少ないで正しいが，Ⓐの砂分はⒷより多い。

引っかけ：縦軸は「通過」質量百分率なので，粒径区分の割合は上限粒径と下限粒径の通過百分率の差で読む。傾きの急なⒶは粒径のそろった砂である。
