ネットワーク式工程表（作業の遅延と工期）

正解

正解：(1) 当初の工期より1日遅れる。

解き方

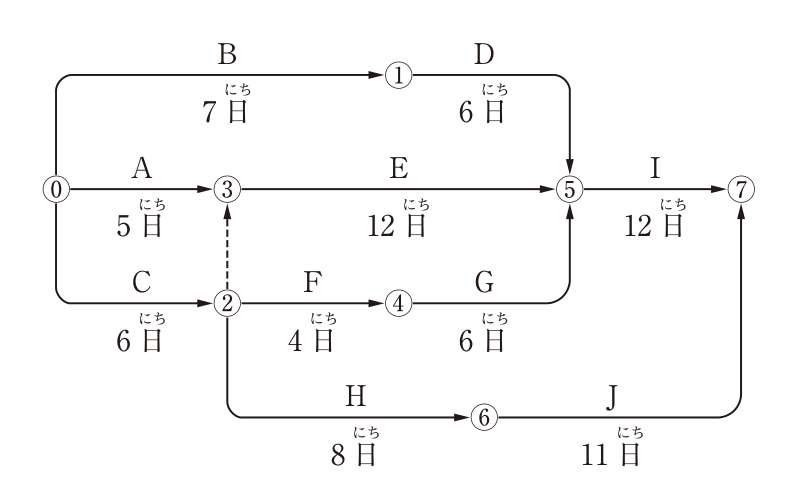

1. 当初の各経路は、B→D＝7＋6＝13日、C→ダミー→E＝6＋12＝18日（A→Eの5＋12＝17日より長い）、C→F→G＝6＋4＋6＝16日で、結合点⑤の最早開始時刻は18日である。
2. ⑤→Iは18＋12＝30日、C→H→Jは6＋8＋11＝25日なので、当初の工期は30日、クリティカルパスはC→ダミー→E→Iである。
3. Gが3日遅れて9日になると、C→F→G＝6＋4＋9＝19日となり、⑤の最早開始時刻は19日、工期は19＋12＝31日となる。
4. 工期は当初より1日遅れ、クリティカルパスはC→F→G→Iに変わるので、(1)が適当である。

選択肢ごとの解説

1. (1)適当。工期は30日から31日となり、1日遅れる。
2. (2)適当でない。Gの経路には2日の余裕があり、遅れは3−2＝1日にとどまる。
3. (3)適当でない。Gの余裕2日を超える遅延なので、工期は1日延びる。
4. (4)適当でない。クリティカルパスはC→E→IからC→F→G→Iに変わる。
