平成30年度問題3論点：工程管理重要度 B未着手

アロー形ネットワーク工程表（所要工期と最早開始時刻）

これは2級電気工事施工管理技士第二次検定平成30年度（2018年11月11日（日）実施）問題3の問題です。論点は「工程管理」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

図に示すアロー形ネットワーク工程表について，次の問に答えなさい。

ただし，○内の数字はイベント番号，アルファベットは作業名，日数は所要日数を示す。

(1) 所要工期は，何日か。

(2) Jの作業が5日から10日に，Kの作業が6日から4日になったとき，イベント⑨の最早開始時刻は，何日か。

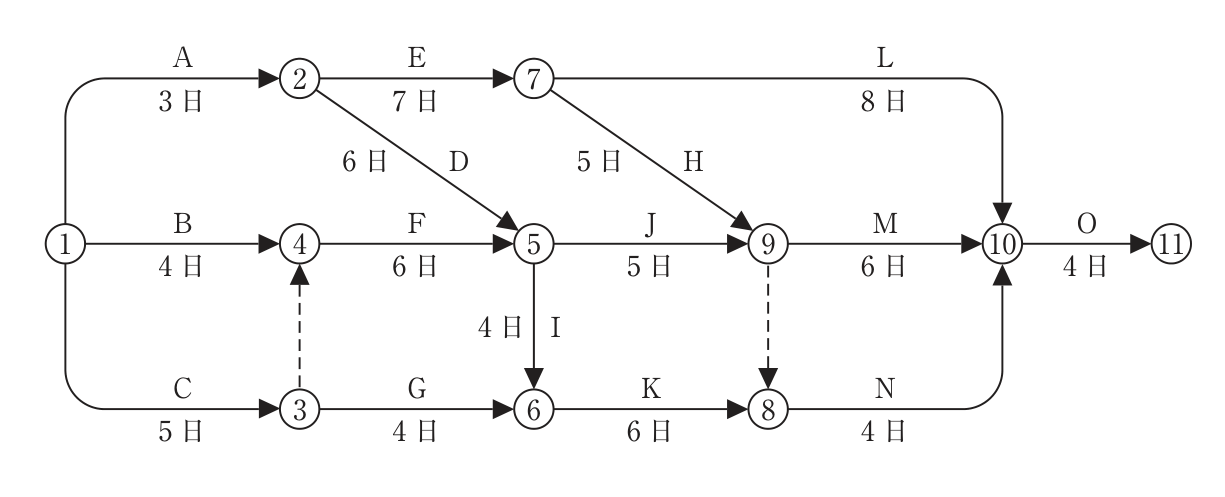

アロー形ネットワーク工程表。作業A：①→②（3日），作業B：①→④（4日），作業C：①→③（5日），ダミー：③→④（点線），作業E：②→⑦（7日），作業D：②→⑤（6日），作業F：④→⑤（6日），作業G：③→⑥（4日），作業I：⑤→⑥（4日），作業H：⑦→⑨（5日），作業J：⑤→⑨（5日），作業L：⑦→⑩（8日），作業K：⑥→⑧（6日），ダミー：⑨→⑧（点線），作業M：⑨→⑩（6日），作業N：⑧→⑩（4日），作業O：⑩→⑪（4日）。

解答欄

正解

(1) 所要工期	29 日
(2) イベント⑨の最早開始時刻	21 日

解き方

(1) 最早開始時刻：②3，③5，④max(4，5＋0)＝5，⑤max(3＋6，5＋6)＝11，⑥max(5＋4，11＋4)＝15，⑦3＋7＝10，⑨max(11＋5，10＋5)＝16，⑧max(15＋6，16＋0)＝21，⑩max(10＋8，16＋6，21＋4)＝25，⑪25＋4＝29。所要工期は29日。
クリティカルパスは ①→③→④→⑤→⑥→⑧→⑩→⑪（C→ダミー→F→I→K→N→O：5＋0＋6＋4＋6＋4＋4＝29日）。
(2) Jを10日にすると，⑨＝max(⑤11＋J10，⑦10＋H5)＝21。⑨に入る矢線はJとHだけなので，Kの変更は⑨に影響しない。イベント⑨の最早開始時刻は21日。

引っかけ：ダミーの向きは⑨→⑧で，⑧の値は⑨に影響しない（⑨から⑧へ流れる）。Kの短縮に引きずられて⑨を計算しないこと。
