RL 直列回路の抵抗の電圧

正解

正解：4．80 V

解き方

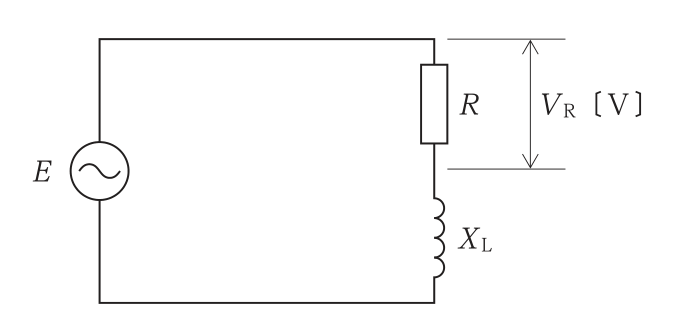

1. 4．の 80 V が適当である。RL 直列回路のインピーダンスは Z = √(R² + XL²) = √(8² + 6²) = 10 Ω である。
2. 電流は I = 100 V / 10 Ω = 10 A なので，抵抗 R の両端の電圧は VR = 10 A × 8 Ω = 80 V となる（リアクタンスの電圧は 60 V で，√(80² + 60²) = 100 V）。

選択肢ごとの解説

1. 1．不適当。20 V は 100 − 80 のような単純な差で，ベクトルの扱いを誤っている。
2. 2．不適当。40 V は電流 10 A × R 8 Ω = 80 V と合わず，VR² + VL² = E² も満たさない値である。
3. 3．不適当。60 V はリアクタンス XL の両端の電圧である。
4. 4．適当。VR = 10 × 8 = 80 V である。
