パレート図の読み方

正解

正解：2．工事全体の不良件数は，約100件である。

解き方

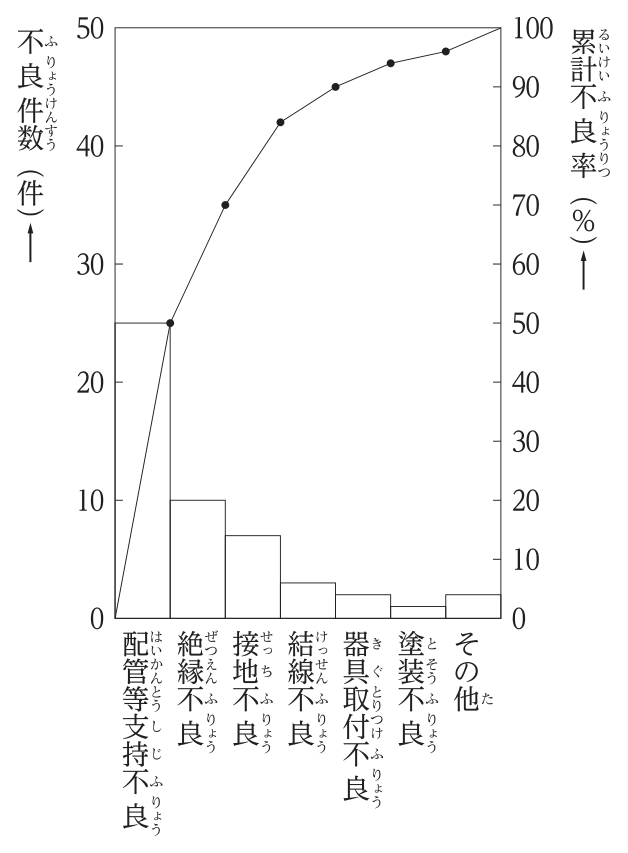

1. パレート図は，不良項目を件数の多い順に並べた棒グラフと累計比率の折れ線を組み合わせた図である。右軸の累計不良率100％が左軸の50件に対応しているので，工事全体の不良件数は約50件である。約100件とする2が不適当である。
2. 配管等支持不良は約25件で全体の約半数を占め，この項目を改善するのが不良件数の低減に最も効果的である。接地不良（約7件）と結線不良（約3件）の合計約10件は，50件の約20％にあたる。

選択肢ごとの解説

1. 1．適当。項目が件数の多い順に並ぶので順位がわかりやすい。
2. 2．不適当。累計100％が左軸の50件に対応するので，工事全体の不良件数は約50件である。
3. 3．適当。配管等支持不良は約25件で約半数である。
4. 4．適当。件数の最も多い配管等支持不良を改善するのが効果的である。
5. 5．適当。接地不良と結線不良で約10件，全体の約20％である。
