地絡時の外箱の対地電圧
これは2級電気工事施工管理技士 第一次検定 令和5年度 前期（2023年6月11日（日）実施） No.26の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

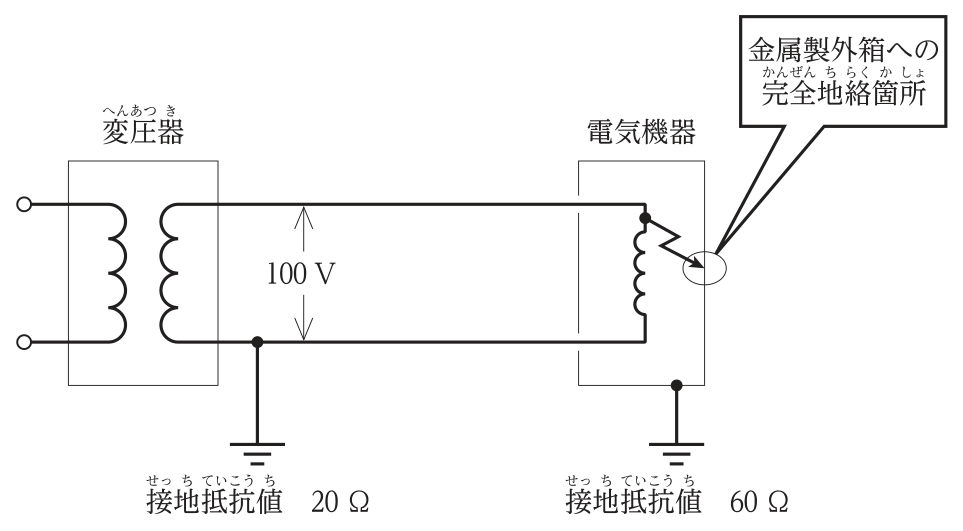

図に示す回路において，電気機器に完全地絡が生じたとき，その金属製外箱に生じる対地電圧〔V〕として，適当なものはどれか。
ただし，電線の抵抗など，表示なき抵抗は無視するものとする。
解答欄
正解
正解：3．75V
解き方
- 完全地絡が生じると，電流は 変圧器 → 地絡点 → 外箱の接地抵抗（60Ω）→ 大地 → 変圧器の接地抵抗（20Ω）→ 変圧器 の経路で流れる。
- 地絡電流は I ＝ 100/(20＋60) ＝ 1.25A。外箱の対地電圧は外箱側の接地抵抗60Ωでの電圧降下で，1.25×60 ＝ 75V となる。分圧の式で 100×60/(20＋60) ＝ 75V と求めてもよい。
- 外箱側の接地抵抗を小さくするほど外箱の対地電圧は下がり，人が触れたときの感電の危険が小さくなる。
選択肢ごとの解説
- 1．誤り。25Vは変圧器側の接地抵抗20Ωの電圧降下である。
- 2．誤り。50Vは電源電圧を2つの接地抵抗に等分した誤りで，抵抗の比で分圧していない。
- 3．正しい。100×60/(20＋60) ＝ 75V。
- 4．誤り。100Vは外箱が接地されていない場合などの値で，接地抵抗による分圧を考えていない。
引っかけ：外箱の電圧は「外箱側の接地抵抗の分担分」。外箱側を小さくすると安全。B種側の20Ωと取り違えない。
