200 V 20 A 接地極付コンセントの極配置
これは2級電気工事施工管理技士 第一次検定 令和7年度 後期（2025年11月9日（日）実施） No.19の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

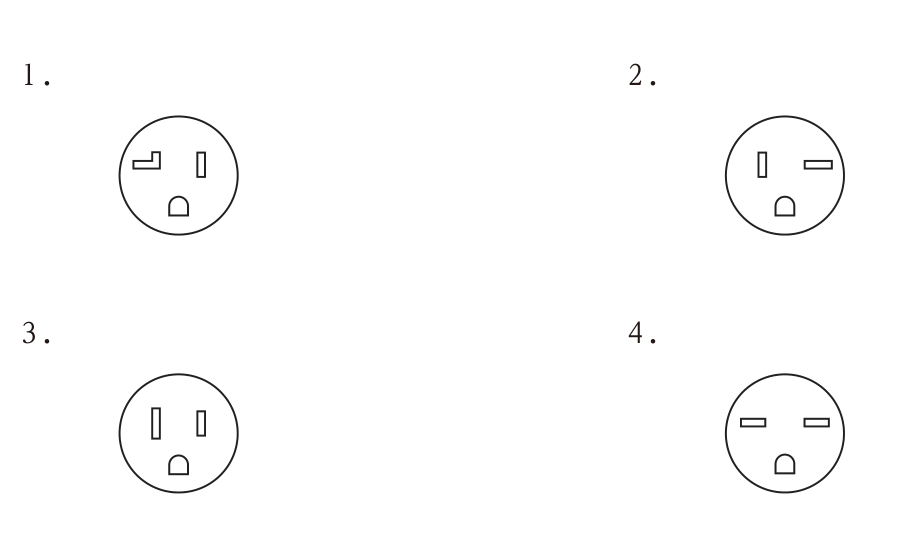

単相200 V回路に使用する定格電流20 Aの接地極付コンセントの極配置として，「日本産業規格(JIS)」上，正しいものはどれか。
解答欄
正解
正解：2．2．の図
解き方
- 2．が正しい。JIS C 8303 で，単相 200 V 回路に用いる定格 250 V・20 A の接地極付コンセントは，縦の刃受けと横の刃受けを 1 つずつもつ極配置である。
- 1．（L 形と縦）は 125 V 20 A（15 A 兼用），3．（縦 2 つ）は 125 V 15 A，4．（横 2 つ）は 250 V 15 A の接地極付コンセントである。
選択肢ごとの解説
- 1．誤り。L 形の刃受けをもつのは 125 V 20 A（15 A 兼用）である。
- 2．正しい。縦と横の刃受けの組合せが 250 V 20 A である。
- 3．誤り。縦 2 つは 125 V 15 A である。
- 4．誤り。横 2 つは 250 V 15 A である。
引っかけ：250 V は横向きの刃受け（15 A は横・横，20 A は縦・横），125 V は縦向き。
