強制循環ボイラの機器

正解

正解：4．ア：循環ポンプ　イ：節炭器

解き方

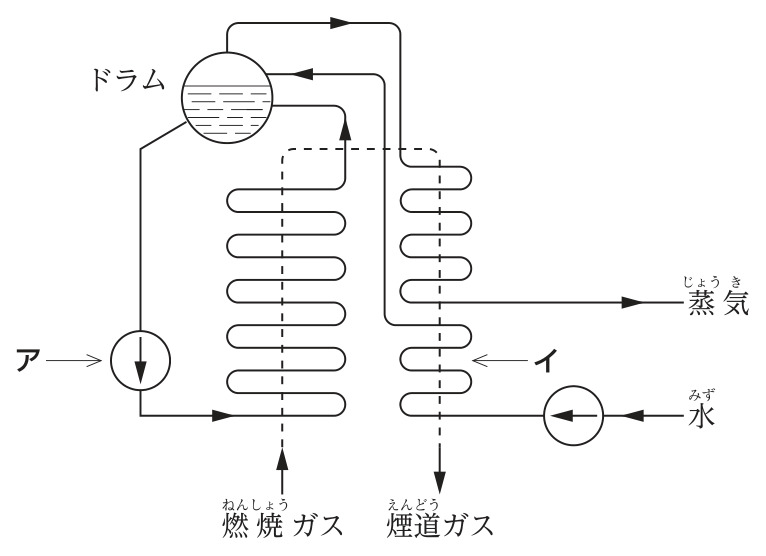

1. 強制循環ボイラは，ドラムの水を循環ポンプ（ア）で水管（蒸発管）に強制的に循環させる方式である。自然循環では水と蒸気の密度差だけで循環させるが，高圧になると密度差が小さくなるのでポンプで循環を助ける。
2. 給水ポンプから送られた給水を，煙道ガスの余熱で予熱してからドラムへ送る熱交換器が節炭器（イ）である。再熱器は高圧タービンを出た蒸気を再び加熱するもので，給水の経路にはない。

選択肢ごとの解説

1. 1．不適当。アは給水ポンプではなく，ドラムと水管の間で水を循環させる循環ポンプである。
2. 2．不適当。イは節炭器で正しいが，アは循環ポンプである。
3. 3．不適当。アは循環ポンプで正しいが，イは給水を予熱する節炭器である。
4. 4．適当。アは循環ポンプ，イは節炭器である。
