分岐幹線の許容電流（解釈）

正解

正解：1．35A

解き方

1. 低圧屋内幹線から分岐する分岐幹線には，原則として分岐点に過電流遮断器を設ける。ただし電気設備の技術基準の解釈では，分岐幹線の許容電流が一定以上なら，分岐点から離れた箇所に過電流遮断器を設けることができる。
2. 分岐点から過電流遮断器までの長さが3m以下なら制限なし，3mを超え8m以下なら分岐幹線の許容電流を幹線を保護する過電流遮断器の定格電流の35％以上，8mを超える場合は55％以上とする。

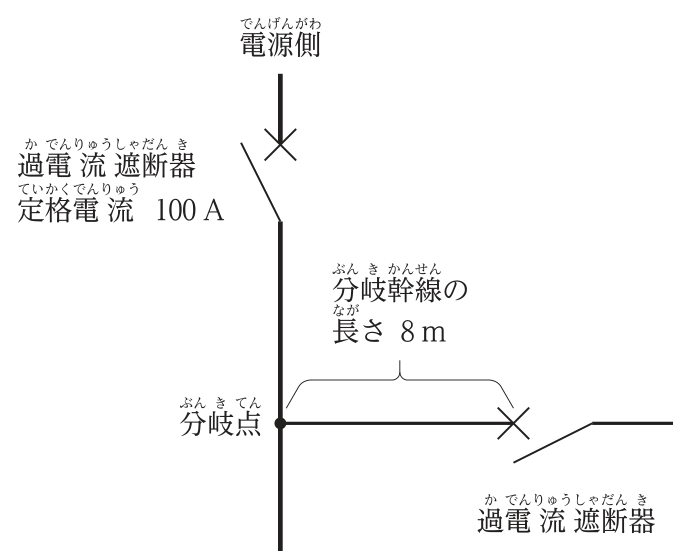

3. この問題は長さ8mなので35％以上が条件となり，100A×0.35 ＝ 35A が最小値である。分岐点から遮断器までの短い区間は保護されないので，電線を太くして短絡や過負荷に耐えさせる考え方である。

選択肢ごとの解説

1. 1．正しい。長さ8m以下なので，100Aの35％の35Aが最小値である。
2. 2．誤り。45Aは定められた割合（35％・55％）のどちらにも当たらない。
3. 3．誤り。55Aは長さが8mを超える場合の値である。
4. 4．誤り。65Aは定められた割合に当たらない。
