単相200V 20A接地極付コンセントの極配置（JIS）
これは2級電気工事施工管理技士 第一次検定 令和3年度 後期（2021年11月14日（日）実施） No.21の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

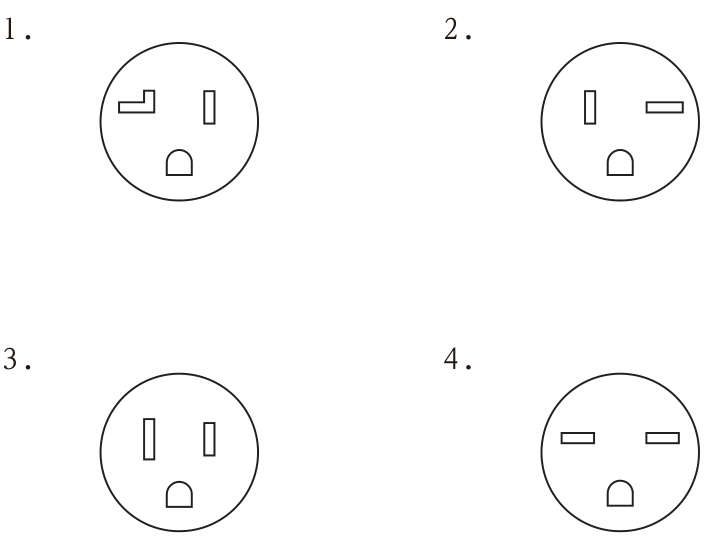

単相200V回路に使用する定格電流20Aの接地極付コンセントの極配置として，「日本産業規格(JIS)」上，適当なものはどれか。
解答欄
正解
正解：2．左が縦長，右が横長の刃受け
解き方
- JIS C 8303（配線用差込接続器）では，定格電圧・定格電流ごとに刃受けの形が決められており，誤って違う電圧・電流の機器を差し込めないようになっている。
- 接地極付きでは，125V 15Aは左右とも縦長，250V 15Aは左右とも横長，250V 20Aは縦長と横長の組合せである。よって単相200V（250V）20Aは2。
選択肢ごとの解説
- 1．不適当。L字形の刃受けと縦長の刃受けの組合せは125V 20A用（15A兼用）の極配置である。
- 2．適当。縦長と横長の組合せは250V 20Aの接地極付コンセントの極配置である。
- 3．不適当。左右とも縦長は125V 15A（単相100V用）の極配置である。
- 4．不適当。左右とも横長は250V 15Aの極配置である。
引っかけ：250V（200V回路）は「横長」が基本。15Aは横・横，20Aは縦・横。
