2つの点電荷による電界の向き

正解

正解：2．イ

解き方

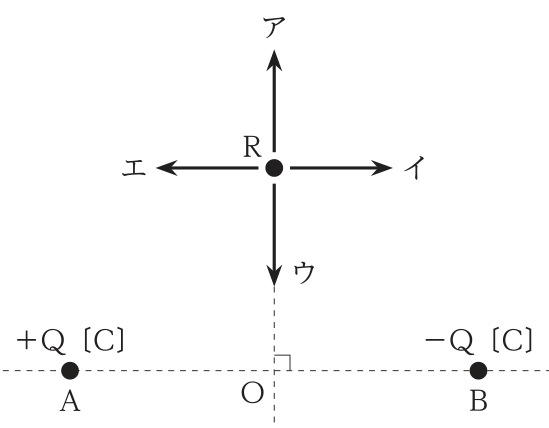

1. 電界は正の電荷から出て負の電荷に入る向きに生じる。＋Qによる点Rの電界はAからRへ遠ざかる向き（右上），－Qによる電界はRからBへ向かう向き（右下）である。
2. OR ＝ OA ＝ OB なので AR ＝ BR となり，電界の大きさ E ＝ Q/(4πε₀r²) は2つとも等しい。上下方向の成分は打ち消し合い，右向きの成分だけが足し合わされる。
3. よって点Rの電界の向きは，ABに平行で＋Qから－Qへ向かう右向きのイである。

選択肢ごとの解説

1. 1．不適当。＋Qによる上向きの成分と－Qによる下向きの成分が打ち消し合うので，上向きにはならない。
2. 2．適当。2つの電界を合成すると右向き（＋から－へ向かう向き）になる。
3. 3．不適当。下向きの成分も上向きの成分と打ち消し合うので，下向きにはならない。
4. 4．不適当。電界は＋電荷から出て－電荷に入るので，－電荷のある右側とは逆の左向きにはならない。
