地絡時の外箱の対地電圧
これは2級電気工事施工管理技士 第一次検定 令和元年度 後期（2019年11月10日（日）実施） No.27の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

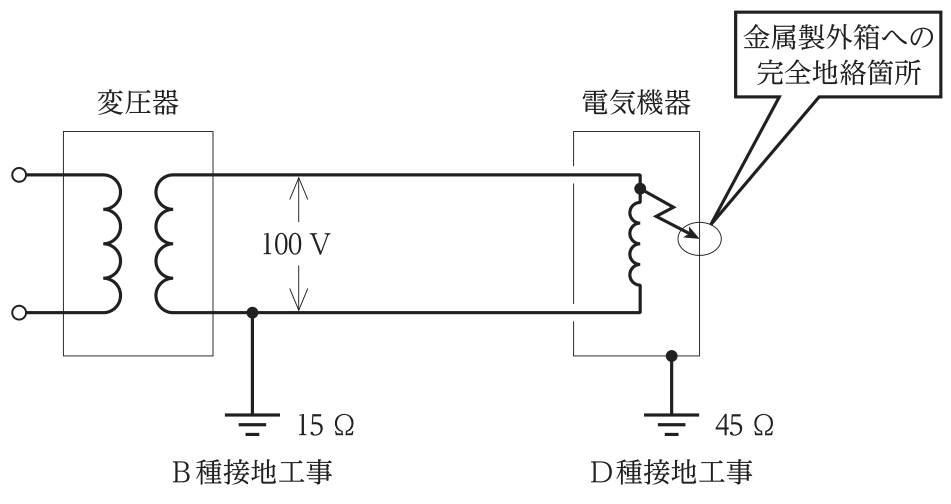

図に示す回路において，電気機器に完全地絡が生じたとき，その金属製外箱に生じる対地電圧〔V〕として，適当なものはどれか。
ただし，電線の抵抗など，表示なき抵抗は無視するものとする。
解答欄
正解
正解：3．75V
解き方
- 地絡電流は，B種接地抵抗15ΩとD種接地抵抗45Ωを直列に通って流れるので，I＝100÷(15＋45)≒1.67A である。
- 外箱の対地電圧はD種接地抵抗の電圧降下で，100×45／(15＋45)＝75V となる（選択肢3）。
- 地絡電流は大地を通って電源変圧器の低圧側のB種接地から戻るので，B種とD種の接地抵抗の直列回路に100Vが加わり，電圧は抵抗の比で分かれる。
選択肢ごとの解説
- 1．誤り。B種接地抵抗の電圧降下（100×15/60）である。
- 2．誤り。50Vは100Vを2等分した値で，接地抵抗の比（15：45）で分圧していない。
- 3．正しい。100×45/60＝75Vである。
- 4．誤り。接地抵抗による分圧を考えていない値である。
引っかけ：外箱の電圧を下げるには，D種接地抵抗を小さくするか，漏電遮断器で速やかに遮断する。
