単相200V 15A 接地極付コンセントの極配置
これは2級電気工事施工管理技士 第一次検定 令和元年度 前期（2019年6月9日（日）実施） No.21の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。

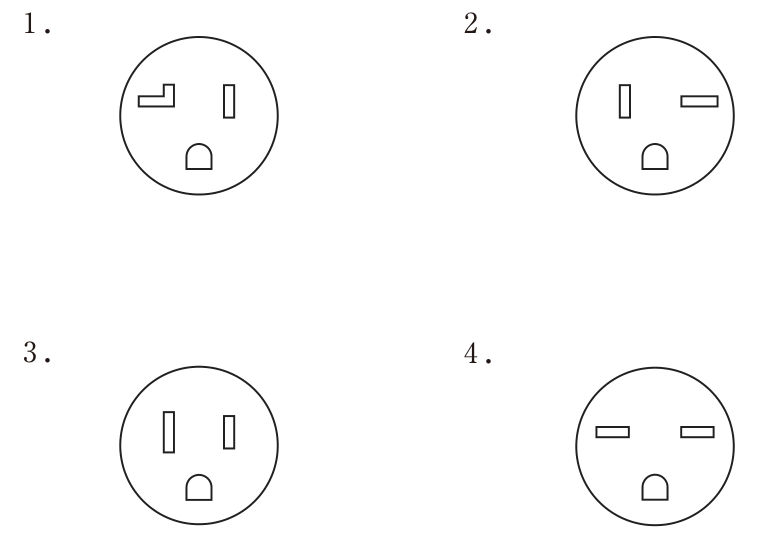

単相200V回路に使用する定格電流15Aの接地極付コンセントの極配置として，「日本工業規格（JIS）」上，適当なものはどれか。
解答欄
正解
正解：4．図の4
解き方
- JIS C 8303では，定格250V 15Aの接地極付コンセントは，横向きの刃受け2つを一直線上に並べ，その下に接地極の刃受けを設けた形と定められている。
- よって選択肢4が適当である。
選択肢ごとの解説
- 1．不適当。L字形の刃受けを持つ125V 20A（15A兼用）の接地極付の極配置である。
- 2．不適当。縦と横の刃受けを組み合わせた250V 20Aの接地極付の極配置である。
- 3．不適当。縦向きの刃受け2つと接地極を組み合わせた125V 15A（単相100V用）の接地極付の極配置である。
- 4．適当。250V 15A（単相200V用）の接地極付の極配置である。
引っかけ：200V用は横向きの刃受け。接地極の有無で下の半円形が付くかどうかが変わる。100V用は縦向きの刃受けである。
現行法令との関係：「日本工業規格（JIS）」は2019年7月の法改正で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
