パレート図

正解

正解：1．パレート図

解き方

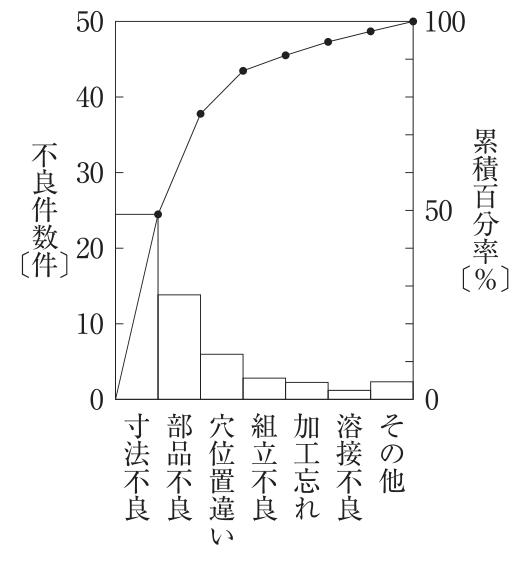

1. 不良項目を件数の多い順に棒グラフで並べ，その累積比率を折れ線で示した図はパレート図である。重点的に対策すべき項目が分かる。
2. よって選択肢1が適当である。
3. パレート図では上位の2〜3項目が不良全体の大部分を占めることが多く，これらを重点的に改善すると効果が大きい。

選択肢ごとの解説

1. 1．適当。件数の多い順の棒グラフと累積比率の折れ線はパレート図である。
2. 2．不適当。特性要因図は特性（結果）と要因（原因）の関係を魚の骨状に表した図である。
3. 3．不適当。管理図は中心線と管理限界線を引いてデータを時系列に打点し，工程の安定を判断する図である。
4. 4．不適当。ヒストグラムは測定値の度数分布を柱状に表した図で，項目を多い順に並べたものではない。
