2つの点電荷による電界の向き
これは2級電気工事施工管理技士 第一次検定 平成30年度 前期（2018年6月10日（日）実施） No.1の問題です。論点は「電気理論」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

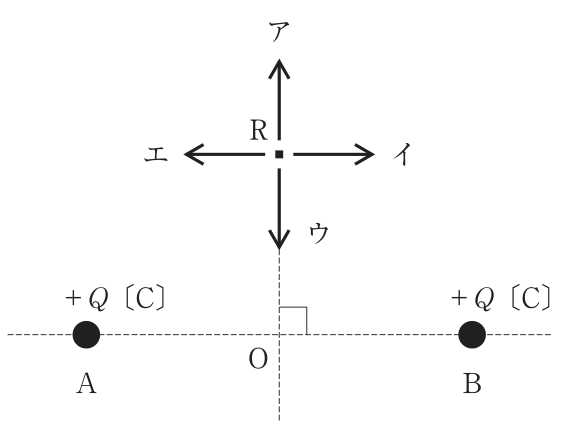

図のように，点A及び点Bにそれぞれ＋Q〔C〕の点電荷があるとき，点Rにおける電界の向きとして，正しいものはどれか。
ただし，距離OR＝OA＝OBとする。
解答欄
正解
正解：1．ア
解き方
- 正電荷による電界は電荷から遠ざかる向きに生じる。点Rには，点Aの電荷による右上向きの電界と，点Bの電荷による左上向きの電界が生じる。
- 点Rから点A・点Bまでの距離は等しいので，2つの電界の大きさは等しい（電界の大きさは電荷からの距離の2乗に反比例する）。水平成分は打ち消し合い，上向きの成分だけが残るので，合成電界は上向き（ア，選択肢1）である。
選択肢ごとの解説
- 1．正しい。水平成分が打ち消し合い，上向きの電界が残る。
- 2．誤り。左右対称なので水平方向の成分は打ち消し合う。
- 3．誤り。下向き（ウ）は，2つの電荷がともに負電荷であった場合の向きである。
- 4．誤り。左右対称なので水平方向の成分は打ち消し合う。
引っかけ：正電荷の電界は「電荷から出る向き」，負電荷は「電荷に入る向き」。対称な配置では打ち消し合う成分を先に考える。
