分岐幹線の許容電流

正解

正解：3．110A

解き方

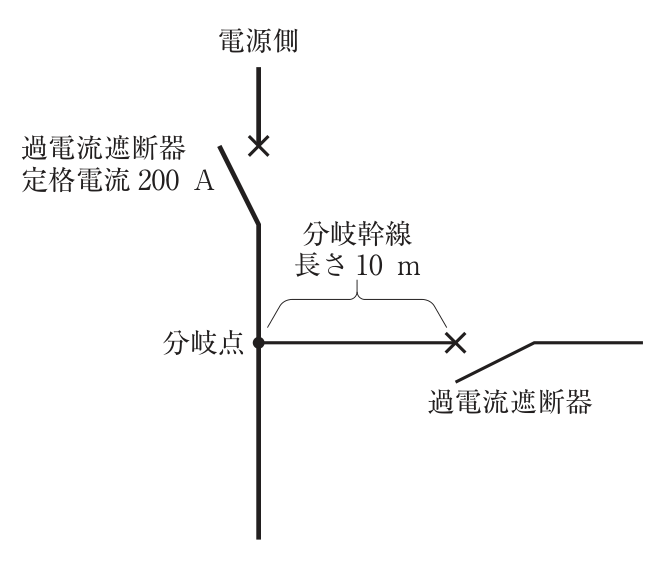

1. 電気設備の技術基準の解釈では，一般に，分岐した幹線の過電流遮断器を分岐点から3mを超える箇所に設ける場合，分岐幹線の許容電流は，分岐点の電源側の幹線を保護する過電流遮断器の定格電流の35%以上（分岐点からの長さが8m以下の場合）又は55%以上（長さの制限なし）でなければならないとされている。
2. 長さが10mで8mを超えるので55%以上が必要であり，200×0.55＝110A が最小値となる（選択肢3）。

選択肢ごとの解説

1. 1．不適当。200Aの35%（70A）であり，長さ8m以下の場合の値である。
2. 2．不適当。90Aは200Aの45%で，35%・55%のどちらの基準にも当たらない。
3. 3．適当。長さ8mを超えるので，200Aの55%の110A以上が必要である。
4. 4．不適当。130Aは55%（110A）を超えるので条件は満たすが，最小値ではない。
