単相200V 15Aコンセントの極配置
これは2級電気工事施工管理技士 第一次検定 平成29年度（2017年11月12日（日）実施） No.21の問題です。論点は「構内配電・屋内配線」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。
単相200V回路に使用する定格電流15Aのコンセントの極配置として，「日本工業規格（JIS）」上，適当なものはどれか。
解答欄
正解
正解：1．図の1
解き方
- JIS C 8303（配線用差込接続器）では，定格250V 15Aの接地極なしのコンセントは，横向きの刃受け2つを一直線上に並べた形と定められている。
- 縦向きの刃受けを2つ平行に並べた形は125V 15A，L字形を含むものは20A用（15A兼用）の形である。よって選択肢1が適当である。
選択肢ごとの解説

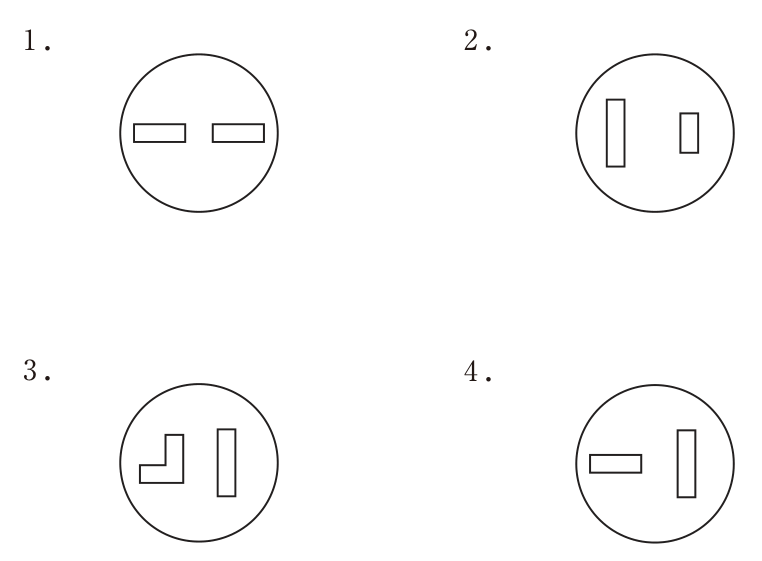

- 1．適当。250V 15A（単相200V用）の極配置である。
- 2．不適当。125V 15A（単相100V用）の極配置である。
- 3．不適当。L字形の刃受けを持つ125V 20A（15A兼用）の極配置である。
- 4．不適当。横と縦の刃受けを組み合わせた250V 20Aの極配置である。
引っかけ：100V用は縦，200V用は横の刃受けが基本。20A用はL字形や横と縦の組合せになる。
現行法令との関係：「日本工業規格（JIS）」は2019年7月の法改正で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
