鉄筋コンクリート梁の貫通孔

正解

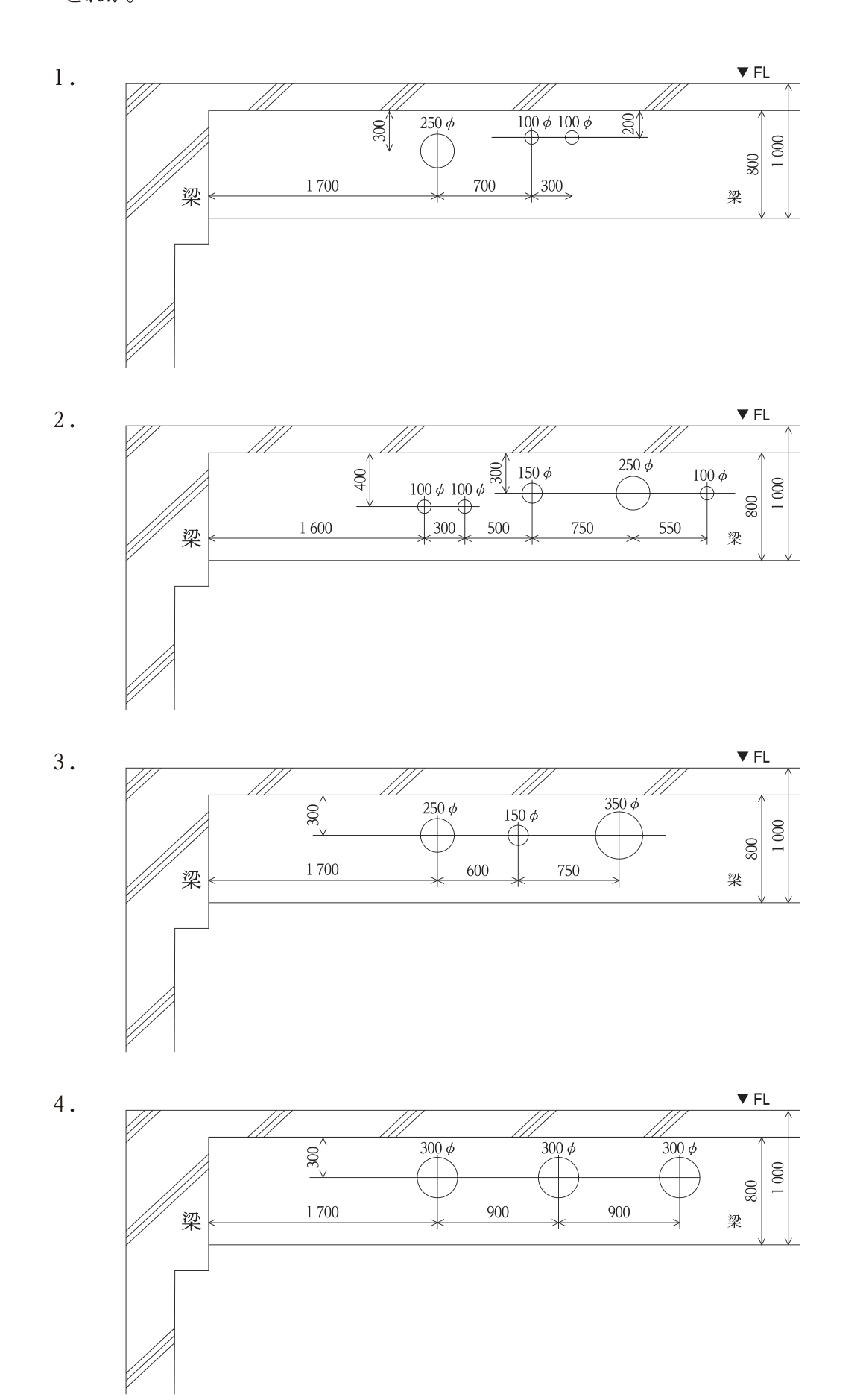

正解：3．図3

解き方

1. 鉄筋コンクリート梁の貫通孔は，一般に，孔径を梁せいの1/3以下とし，孔が並ぶ場合の中心間隔を両孔の平均径の3倍以上，柱面からの距離を梁せいの1.5倍程度以上とする。
2. 梁せいは1,000mmなので孔径の上限は約333mmである。図3の350φはこれを超えるので，選択肢3が最も不適当。
3. 図3の中心間隔は250φと150φで600mm（平均径200の3倍），150φと350φで750mm（平均径250の3倍）で，間隔の条件は満たしている。

選択肢ごとの解説

1. 1．適当。孔径・間隔（700mm・300mm）・柱面からの距離とも条件を満たす。
2. 2．適当。各孔の間隔は平均径の3倍以上で，孔径も梁せいの1/3以下である。
3. 3．最も不適当。350φは梁せい1,000mmの1/3を超える。
4. 4．適当。300φは1/3以下で，間隔900mmは平均径の3倍である。
