スポットネットワーク受電方式の機器構成

正解

正解：3．ア 断路器 ― イ プロテクタヒューズ ― ウ プロテクタ遮断器

解き方

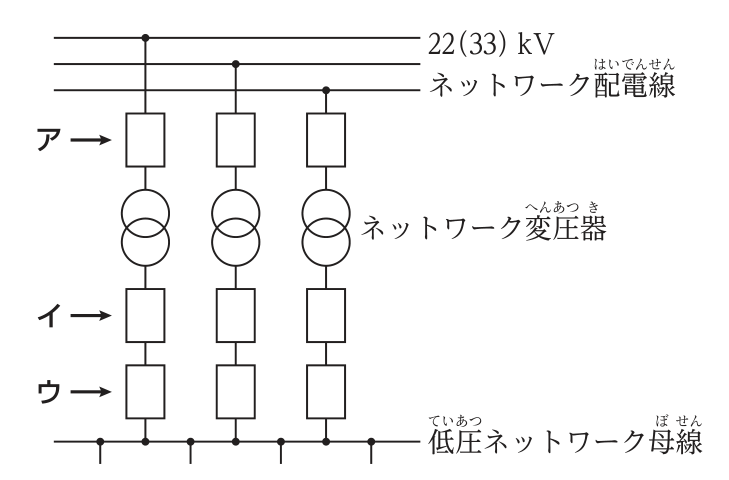

1. スポットネットワーク受電方式では，各回線ごとに，受電用断路器 → ネットワーク変圧器 → プロテクタヒューズ → プロテクタ遮断器 → ネットワーク母線の順に接続する。
2. アは受電用断路器，イはプロテクタヒューズ，ウはプロテクタ遮断器となる。よって選択肢3が適当。

選択肢ごとの解説

1. 1．不適当。変圧器の一次側にあるアは断路器である。
2. 2．不適当。プロテクタヒューズはプロテクタ遮断器の電源側（イ）にある。
3. 3．適当。断路器・プロテクタヒューズ・プロテクタ遮断器の順である。
4. 4．不適当。テイクオフ遮断器はネットワーク母線から負荷へ分岐する側に設ける。
