中間配線盤の図記号（JIS C 0303）

正解

正解：2．四角の中に「IDF」

解き方

1. JIS C 0303（構内電気設備の配線用図記号）では，中間配線盤（Intermediate Distribution Frame）は四角の中にIDFと書いて表す（本配線盤はMDF）。よって選択肢2が正しい。
2. MDFは引込み回線を受けて構内の配線に接続する盤，IDFは各階・各区画に置いてMDFからの幹線を端末側の配線に分ける盤である。

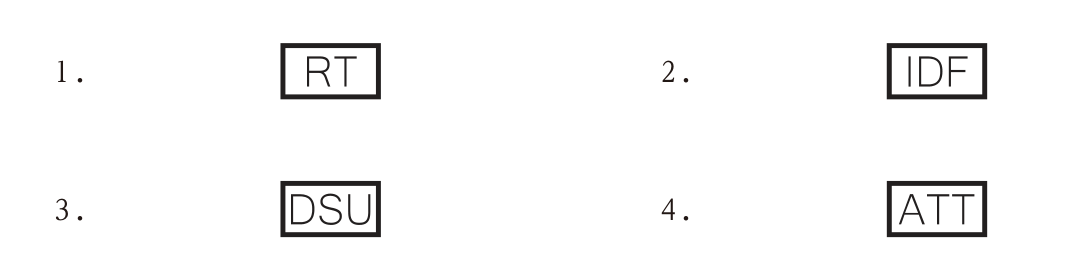

選択肢ごとの解説

1. 1．誤り。RTはルータ（ネットワーク同士を接続し，データの経路を選択する機器）を表す。
2. 2．正しい。IDFは中間配線盤である。
3. 3．誤り。DSUはデジタル回線終端装置で，デジタル回線と端末側の機器を接続する装置である。
4. 4．誤り。ATTは減衰器（アッテネータ）を表し，テレビ共同受信設備などで信号レベルを下げるのに用いる。
