令和8年度 No.53論点：設計・契約重要度 B配点 1点未着手

計器の電気用図記号（JIS C 0617）

これは1級電気工事施工管理技士 第一次検定 令和8年度（2026年7月12日（日）実施） No.53の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

計器の電気用図記号と名称の組合せとして，「日本産業規格（JIS）」上，不適当なものはどれか。

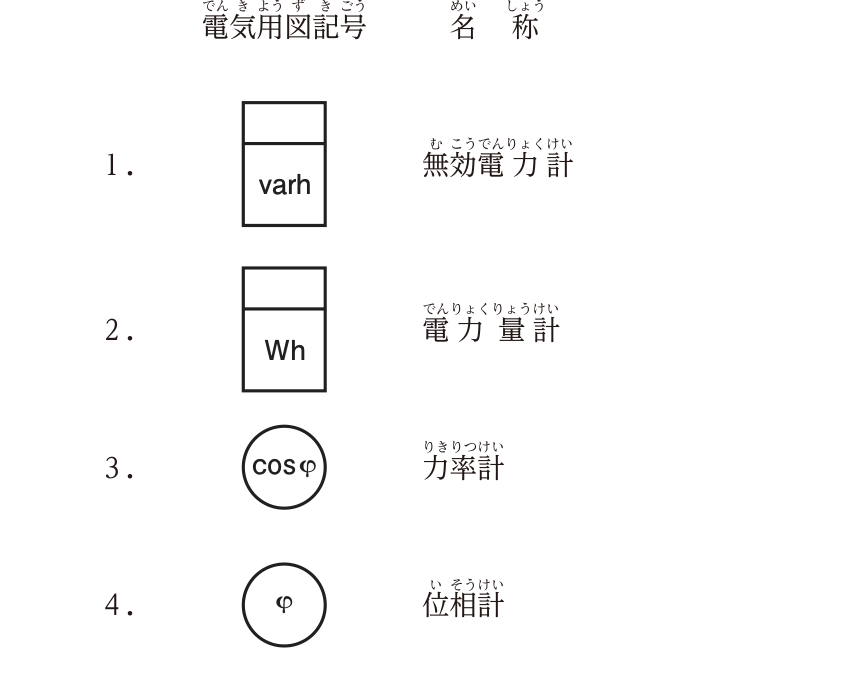

選択肢の図記号。1は上部に区画のある長方形の中にvarh，2は同じ形の長方形の中にWh，3は円の中にcosφ，4は円の中にφ。

解答欄

選択肢を 1 つ選んで「採点する」を押してください。

正解

正解：1．積算計器の枠の中にvarh ― 無効電力計

解き方

  1. JIS C 0617では，上部に区画のある長方形は積算計器を表し，その中にvarhと書いたものは無効電力量計である。無効電力計は指示計器なので円の中にvarと書く。
  2. varhの積算計器の図記号を無効電力計とした選択肢1が不適当。

選択肢ごとの解説

  1. 1．不適当。varhの積算計器は無効電力量計である。
  2. 2．適当。上部に区画のある長方形は積算計器で，中にWhと書いたものは電力量計である。
  3. 3．適当。円は指示計器を表し，中にcosφと書いたものは力率計である。
  4. 4．適当。円の中にφと書いたものは位相計である。
引っかけ：円＝指示計器（V・A・W・var・cosφ），上部区画付きの長方形＝積算計器（Wh・varh）。var＝無効電力，varh＝無効電力量。
