警報・呼出設備の図記号（JIS C 0303）

正解

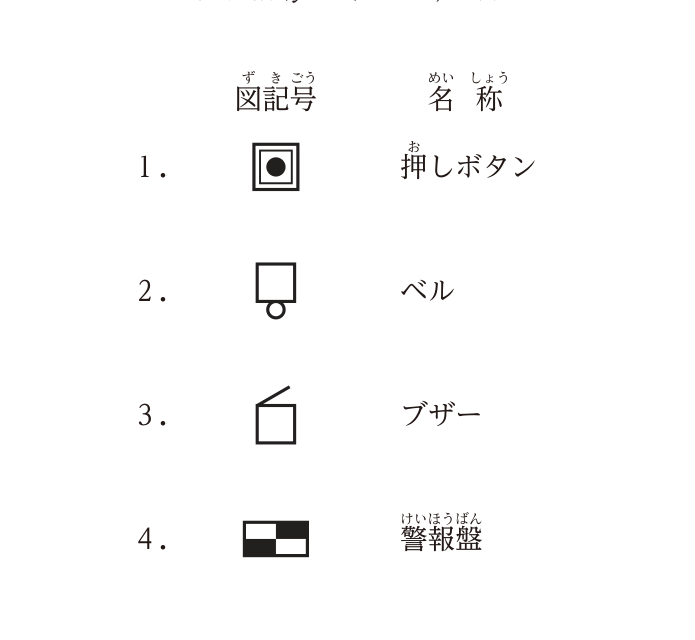

正解：1．二重の四角の中に黒丸の図記号 ― 押しボタン

解き方

1. JIS C 0303（構内電気設備の配線用図記号）では，押しボタンは円の中に黒丸を描いた図記号で表す。
2. 二重の四角の中に黒丸の図記号は押しボタンの図記号ではないので，選択肢1が誤りと考えられる。ベル・ブザー・警報盤の図記号は選択肢2〜4のとおりである。
3. 警報・呼出・表示設備の図記号は形が似ているものが多いので，丸・四角・塗り分けの違いで区別して覚える。

選択肢ごとの解説

1. 1．誤り。押しボタンは円の中に黒丸の図記号である。
2. 2．正しい。ベルの図記号で，呼出し・警報用の音響装置を表す。
3. 3．正しい。ブザーの図記号である。ベルの図記号と形が似ているので区別して覚える。
4. 4．正しい。白と黒に塗り分けた長方形は警報盤の図記号である。
