点光源による水平面照度
これは1級電気工事施工管理技士 第一次検定 令和4年度（2022年6月12日（日）実施） No.13の問題です。論点は「電気応用（照明・電熱）」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

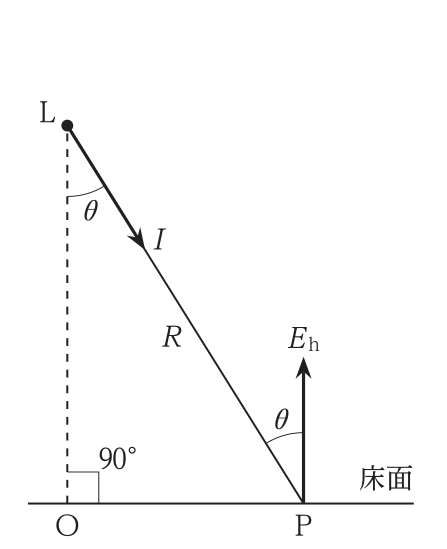

図に示す床面P点の水平面照度Eₕ〔lx〕を求める式として，正しいものはどれか。
ただし，Lは点光源とし，P方向に向かう光度をI〔cd〕，LPの距離をR〔m〕，∠PLOをθとする。
解答欄
正解
正解：2．Eₕ = (I / R²) cosθ〔lx〕
解き方
- P点の法線照度（光の方向に垂直な面の照度）は距離の逆2乗の法則により En = I / R² である。
- 水平面照度は入射角θ（光の方向と床面の法線のなす角）の余弦をかけて Eₕ = (I / R²) cosθ となる。図では∠PLOがθで，P点での入射角もθに等しい。よって選択肢2が正しい。
選択肢ごとの解説
- 1．誤り。sinθをかけると鉛直面照度になる。
- 2．正しい。入射角余弦の法則による水平面照度である。
- 3．誤り。点光源の照度にπは入らない（πが入るのは光束と光度の換算など）。
- 4．誤り。cosθは正しいがπが余分である。
引っかけ：水平面照度は cosθ，鉛直面照度は sinθ。高さhを使うと Eₕ = I cos³θ / h² とも書ける。
