自動火災報知設備の図記号（JIS）

正解

正解：1．(1) の図記号 ― 炎感知器

解き方

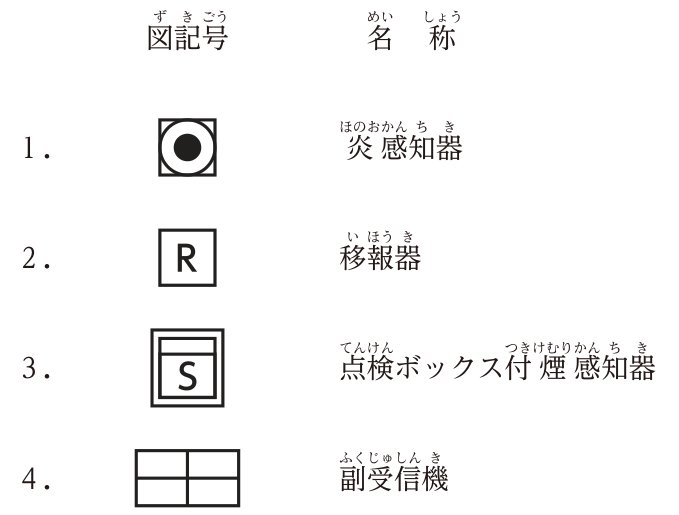

1. 自動火災報知設備の配線用図記号は JIS C 0303（構内電気設備の配線用図記号）で定められている。
2. 1の図記号（正方形の中に円を描き，中を黒く塗ったもの）は炎感知器ではなく，回路試験器を表す図記号であり，1が誤りである。2〜4は名称と図記号が正しく組み合わされている。

選択肢ごとの解説

1. 1．誤り。この図記号は回路試験器を表し，炎感知器ではない。
2. 2．正しい。正方形の中にRの文字を書いた記号は移報器（消火栓ポンプ起動装置など）である。
3. 3．正しい。二重の正方形の中にSの文字を書いた記号は点検ボックス付の煙感知器である。
4. 4．正しい。横長の長方形を縦横に区切った記号は副受信機である。
