警報・呼出・表示設備の図記号（JIS）
これは1級電気工事施工管理技士 第一次検定 平成30年度（2018年6月10日（日）実施） No.43の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。

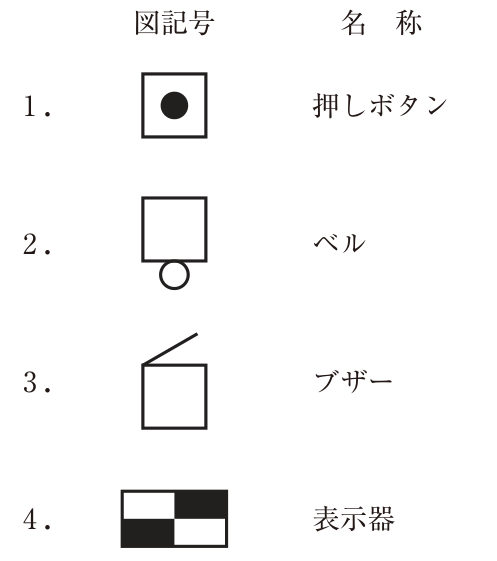

警報・呼出・表示・ナースコール設備に関する図記号と名称の組合せとして，「日本工業規格（JIS）」上，誤っているものはどれか。
解答欄
正解
正解：4．(4) の図記号 ― 表示器
解き方
- JIS C 0303（構内電気設備の配線用図記号）では，警報・呼出・表示設備の機器を形で区別する。押しボタンは正方形の中に黒丸，ベルは正方形の下に小さな円を付けた形，ブザーは正方形の上辺から斜めの線を出した形で表す。
- 表示器（盤）は横長の長方形を窓の数だけ縦に区切った記号で，窓数は傍記する。一部を黒く塗った(4)の記号を表示器とした4が誤りと判断できる。
選択肢ごとの解説
- 1．正しい。正方形の中に黒丸を描いた記号は押しボタンである。
- 2．正しい。正方形の下に小さな円を付けた記号はベルである。
- 3．正しい。正方形の上辺から斜めの線を出した記号はブザーである。
- 4．誤り。表示器（盤）は長方形を窓の数だけ区切った記号で，一部を黒く塗った記号ではない。
引っかけ：図記号は形で覚える。表示器（盤）は窓を並べた長方形で，一部を黒く塗った記号ではない。
現行法令との関係：「日本工業規格（JIS）」は、2019年7月の法改正（工業標準化法 → 産業標準化法）で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
