電気設備設計図の図記号

正解

正解：(2) (2) の記号 ― 電柱

解き方

1. 公共建築設備工事標準図（電気設備工事編）の図示記号（令和7年版 p.21）では、電柱は円を横線で上下に分けて下半分を黒く塗った記号で表す。

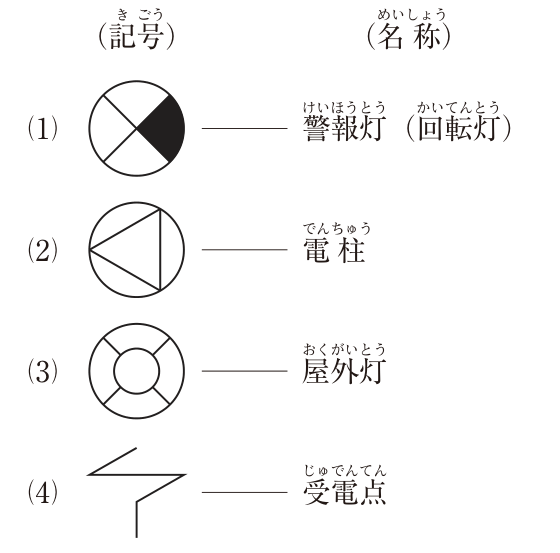

2. 円の中に三角形を描いた記号は電柱ではないので、(2)が適当でない。警報灯は円の中の×と黒い扇形、屋外灯は二重の円を短い線でつないだ記号、受電点は稲妻形の記号である。

選択肢ごとの解説

1. (1)適当。円の中に×があり扇形の一部を黒く塗った記号は警報灯である。
2. (2)適当でない。電柱は円の下半分を黒く塗った記号であり、円の中に三角形を描いた記号ではない。
3. (3)適当。二重の円を4本の短い線でつないだ記号は屋外灯である。
4. (4)適当。稲妻形の記号は受電点（引込口）である。
