毎日の出来高と出来高累計曲線

正解

正解：(3) (3)の図

解き方

1. 毎日の出来高の山形の曲線を時間で累計すると、出来高累計曲線は初めと終わりが緩やかで中ほどが急なS字形になる。逆S字形の(2)(4)は、初めと終わりに出来高が多い場合の形で、山形の毎日出来高とは対応しない。

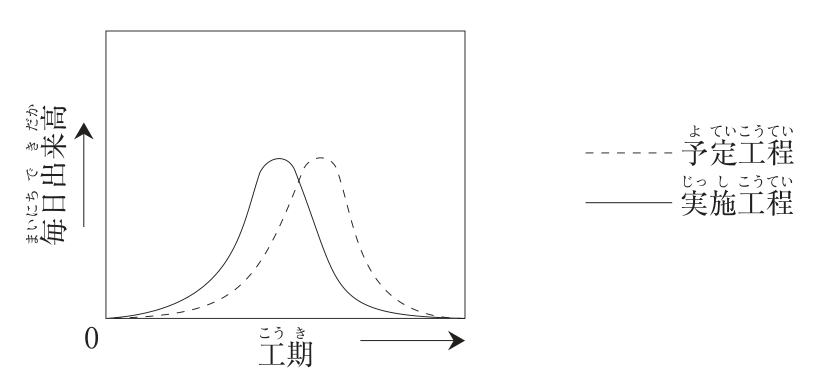

2. 図では実施工程（実線）の山が予定工程（破線）の山より早い時期にあるので、実施工程の方が早く出来高が積み上がる。累計曲線では実線が破線より左上に位置するので、(3)が適当である。

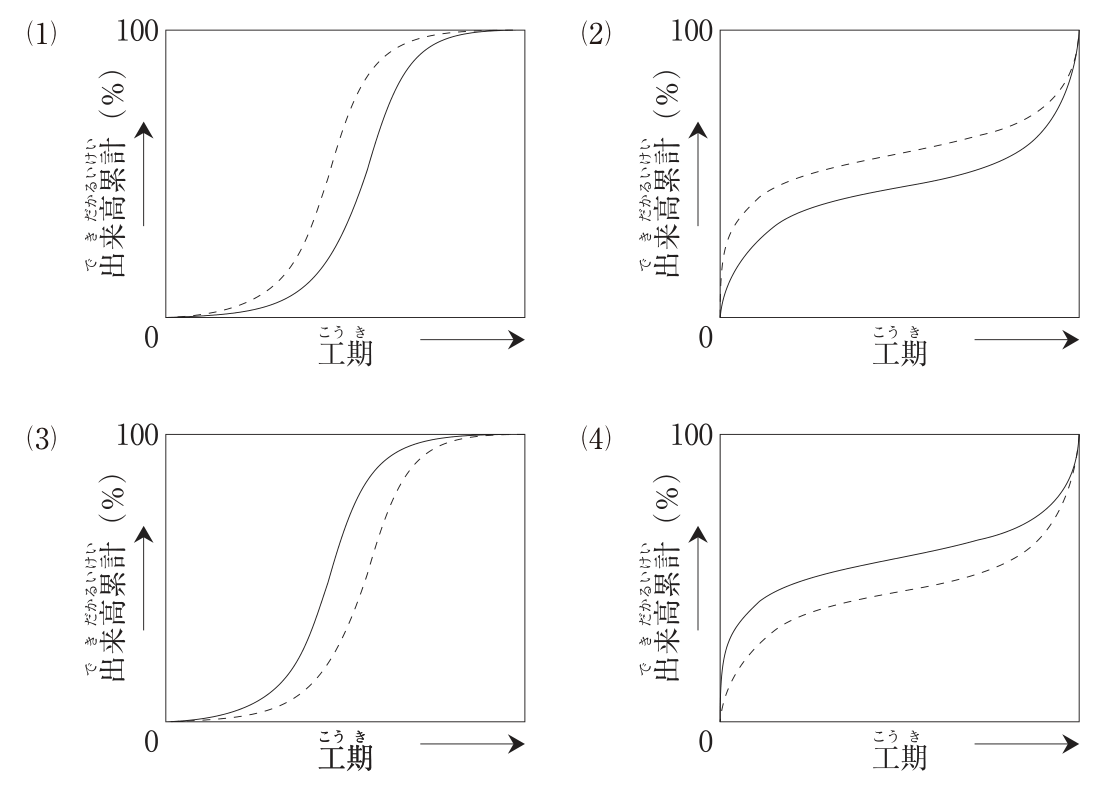

選択肢ごとの解説

1. (1)適当でない。S字形だが、破線（予定）が実線（実施）より先行しており、実施の出来高が予定より遅れる場合の形である。
2. (2)適当でない。逆S字形は工期の初めと終わりに出来高が多い場合の形であり、また予定が実施より上にある。
3. (3)適当。毎日出来高の山が実施で早く来るので、実施の累計曲線（実線）が予定（破線）より左上を通るS字形になる。
4. (4)適当でない。実線が上にはあるが、逆S字形で毎日出来高の山形の曲線に対応しない。
