本工事のネットワーク式工程表
これは1級造園施工管理技士 第一次検定 令和5年度（2023年9月3日（日）実施） 問題B No.27の問題です。論点は「工程管理」（重要度A・解答の形は4つの選択肢から当てはまるものを全て選ぶ形式）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

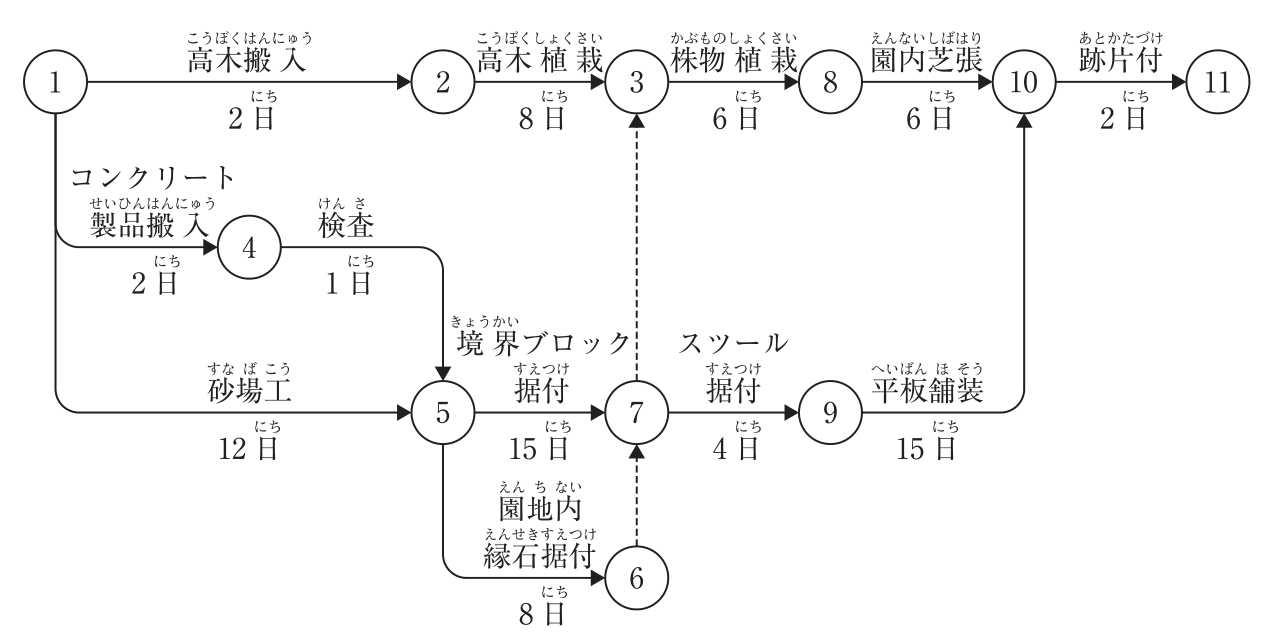

下図は，本工事のうち，根回し工の作業を除く工程に関するネットワーク式工程表である。このネットワーク式工程表に関する記述のうち，適当なものを全て選びなさい。
次の工事数量表及び工事に係る条件に基づく造園工事に関して，以下の問題24〜29について答えなさい。
〔工事に係る条件〕
・本工事は関東地方の地区公園の未供用区域において，上記の工事数量表に基づき，広場を整備するものである。
・高木植栽工（A）においては，防火植栽用樹木を植栽する。
・根回し工のケヤキは，本公園の供用区域内に植栽されているものについて，次年度以降に本公園の未供用区域に移植することを予定している。
・高木移植工のクスノキは，本公園の供用区域内に植栽されているものを掘り取り，約100m運搬して植え付ける。
・高木植栽工及び高木移植工においては，移動式クレーンを用いて作業を行うものとする。
・工期は9月1日から翌年の3月10日までである。
ただし，図中の日数は作業日数を表す。
| 工種 | 種別 | 細別 | 規格 | 単位 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| 植栽工 | 高木植栽工 | ヤマボウシ | H(m) 3.0、C(m) 0.15、W(m) ―、株立数 3本立 | 本 | 4 | |
| 植栽工 | 高木植栽工 | カツラ | H(m) 3.5、C(m) 0.18、W(m) 1.5、株立数 ― | 本 | 4 | |
| 植栽工 | 高木植栽工 | （A） | H(m) ＊、C(m) ＊、W(m) ＊、株立数 ＊ | 本 | 20 | |
| 植栽工 | 中低木植栽工 | アジサイ | H(m) 0.3、C(m) ―、W(m) ―、株立数 3本立 | 本 | 15 | |
| 植栽工 | 地被類植栽工 | ノシバ | ― | m² | 200 | |
| 移植工 | 根回し工 | ケヤキ | H(m) 7.0、C(m) 0.60、W(m) 4.0、株立数 ― | 本 | 2 | 溝掘式根回し |
| 移植工 | 高木移植工 | クスノキ | H(m) 5.0、C(m) 0.60、W(m) 2.0、株立数 ― | 本 | 2 | |
| 園路広場整備工 | コンクリート系舗装工 | 平板舗装 | ― | m² | 300 | |
| サービス施設整備工 | ベンチ・テーブル工 | スツール | ― | 基 | 2 | |
| 遊戯施設整備工 | 現場打遊具工 | 砂場枠 | ― | 式 | 1 |
解答欄
正解
正解：(1) 本工事のクリティカルパスは，①→⑤→⑦→⑨→⑩→⑪である。 ／ (2) 本工事全体の最小所要日数は，48日である。
この 2 つを全て選び、ほかは選ばないときに正解です。
解き方
- 各イベントの最早開始時刻を求める。①＝0、②＝2、④＝2、⑤＝max(④＋1＝3，①＋12＝12)＝12、⑥＝12＋8＝20、⑦＝max(⑤＋15＝27，⑥＋0＝20)＝27、③＝max(②＋8＝10，ダミー⑦→③で27)＝27、⑧＝27＋6＝33、⑨＝27＋4＝31、⑩＝max(⑧＋6＝39，⑨＋15＝46)＝46、⑪＝46＋2＝48日である。
- 最小所要日数は48日で、クリティカルパスは①→⑤（砂場工12日）→⑦（境界ブロック据付15日）→⑨（スツール据付4日）→⑩（平板舗装15日）→⑪（跡片付2日）の 12＋15＋4＋15＋2＝48日である。(1)(2)は適当である。
- 園内芝張（⑧→⑩）の最早開始時刻は⑧の33日であり、16日ではない。最遅完了時刻は⑩の46日なので、トータルフロートは 46－(33＋6)＝7日であり、24日ではない。よって(1)(2)である。
選択肢ごとの解説
- (1)適当。①→⑤→⑦→⑨→⑩→⑪が48日で最長の経路である。
- (2)適当。全体の最小所要日数は48日である。
- (3)適当でない。園内芝張はダミー⑦→③により境界ブロック据付の完了（27日）を待ち、株物植栽6日の後に始まるので、最早開始時刻は33日である。
- (4)適当でない。園内芝張のトータルフロートは 46－(33＋6)＝7日である。
