カセット形室内機の据付け・通気管末端の開口位置・フランジのボルトの締付け順序（理由又は改善策）
これは2級管工事施工管理技士 第二次検定 令和3年度（2021年11月21日（日）実施） 問題1 設問2の問題です。論点は「配管の施工」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 4 手順・引っかけの指摘が読めます。
(6)〜(8)に示す図について、適切でない部分の理由又は改善策を記述しなさい。
【問題1】次の設問1〜設問3の答えを解答欄に記述しなさい。
解答欄
正解
機器を天井下地に固定するのは不適切である。上階の床スラブにインサートを設け、吊りボルトで機器を吊る。
50 字天井下地は機器の重量や運転時の振動を支える強度がなく、天井のたわみや機器の落下のおそれがあるため。
機器は天井下地で支持せず、床スラブのインサートから吊りボルト4本で吊り、天井材とは縁を切って取り付ける。
スラブから下げた吊りボルトに機器を取り付け、水平を調整して、天井開口と化粧パネルのすき間をなくす。
外気取入れ口から水平3m未満なので、通気管の末端を外気取入れ口の上端から600mm以上立ち上げて開口する。
53 字通気管の末端を立ち上げられない場合は、外気取入れ口から水平に3m以上離れた位置で開口する。
通気管の末端から出る臭気や下水ガスが外気取入れ口から吸い込まれ、室内に入るおそれがあるため。
通気管の末端が外気取入れ口の上端から0.4mしか高くないので、0.6m以上の高さに立ち上げて開口する。
隣り合うボルトを順に締めると片締めになる。図の1→3→2→4のように対角の位置のボルトを順に締め付ける。
52 字対角線上のボルトを交互に、何回かに分けて少しずつ均等に締め付け、最後に全数の締付けを確認する。
隣り合うボルトを順に締めると片締めになり、ガスケットが均等に圧縮されず漏れの原因になるため。
上下、左右と対角の順にボルトを仮締めし、同じ順でトルクを上げて本締めし、フランジ面を平行に保つ。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方

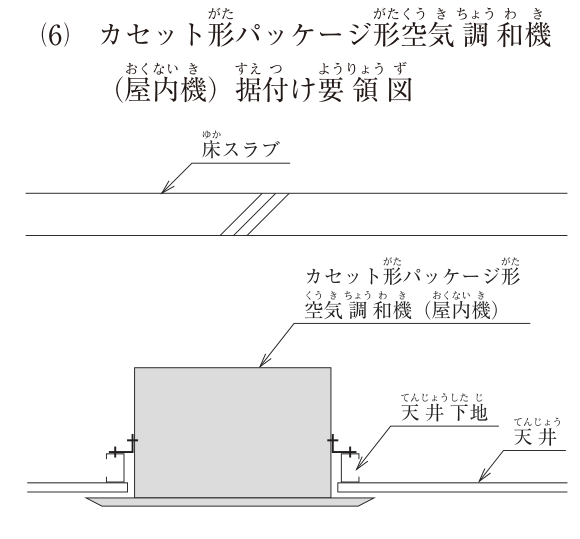

- (6) 図のカセット形屋内機は、本体の金具を天井下地（軽量のチャンネル）にボルトで固定しており、床スラブからの吊りボルトがない。天井下地は天井材を支えるためのもので、機器の重量や運転時の振動、地震の力を支える強度はない。屋内機は上階の床スラブに埋め込んだインサート（又はあと施工アンカー）から吊りボルトで吊り、水平に調整して取り付ける（公共建築工事標準仕様書（機械設備工事編）第3編2.1.1(5)：機器は地震力により転倒・横滑りしないよう固定し、固定方法は標準図（吊りボルトによる機器振れ止めの施工例、機器固定要領）による）。

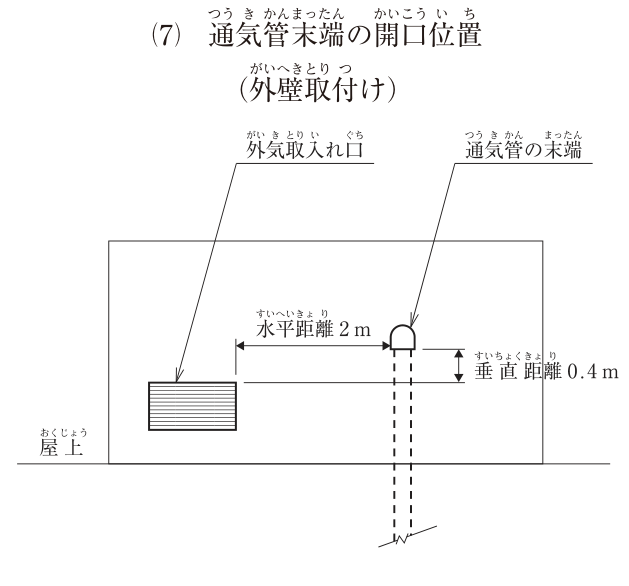

- (7) 通気管の末端を、建物の出入口・窓・換気口（外気取入れ口）などの開口部の付近に設ける場合は、開口部の上端から600mm以上立ち上げて大気に開口する。立ち上げられないときは、開口部から水平に3m以上離す（空気調和・衛生工学会規格SHASE-S206「給排水衛生設備規準」）。図は水平距離2m・垂直距離0.4mで、どちらも満たしていない。

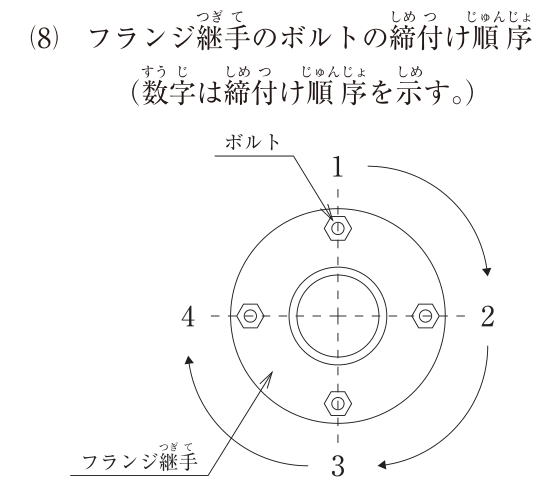

- (8) フランジ継手のボルトは、対角の位置にあるものを順に（図の番号で1→3→2→4）、数回に分けて少しずつ均等に締め付ける。図のように時計回りに隣り合うボルトを順に締めると、フランジが傾いて片締めになり、ガスケットが均一に圧縮されずに漏れの原因になる。
- 設問は「理由又は改善策」なので、どちらか一方を書けばよい。改善策は、どこをどう直すかを数値（600mm・3m）や順序まで具体的に書く。
