送風機吐出側ダクト・保温のテープ巻き・汚水桝・水飲み器の間接排水の不適切な部分

正解

解き方

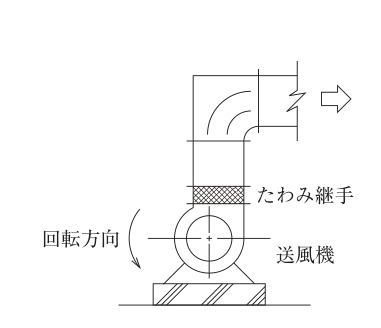

1. (2) 図の送風機は、回転方向の矢印から羽根車が反時計回りに回り、吐出し口はケーシングの右側の外周に沿って上向きに開いている。吐出し口を出た空気は外周側（右側）に偏って流れ、回転の向きに沿って左へ曲がろうとする。図のように吐出し口の直後で回転方向と逆（右）に曲げると、速い流れが曲がりの内側に寄ってはく離が起き、圧力損失と騒音が増えて所定の風量が得られない。吐出し口直後の曲がりは回転方向に合わせて曲げ、吐出し口から曲がりまでの直管部をできるだけ長くとる（目安として吐出し口の長辺の1.5倍程度以上）。

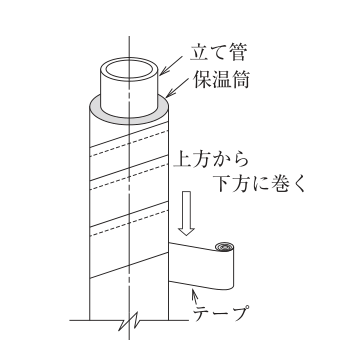

2. (3) 公共建築工事標準仕様書（機械設備工事編）第2編3.1.3(7)に「テープ巻きは、配管の下方より上向きに巻き上げる」とある。下から巻き上げると、上側のテープが下側のテープに屋根がわらのように重なるので、水やほこりが重ね目に入りにくく、テープもずれ落ちにくい。重なり幅は、テープ状のもので原則15mm以上とする。

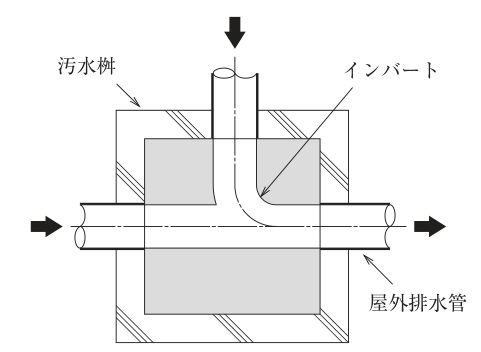

3. (4) 汚水桝の底には、流入管と流出管をつなぐインバート（半円形の溝）を設け、汚物が滞留しないように流す。図では上からの流入管が桝の中心線上に接続され、そのインバートは下流側へ曲がってはいるものの、曲がりの半径が管径程度と小さく、ほぼ直角に本管へ合流している。これでは流入した排水が本管の流れにぶつかって乱れ、汚物が滞留したり上流側へ逆流したりするおそれがある。合流部のインバートは曲率半径をできるだけ大きくとり、流れの方向に沿って緩やかに合流させる。桝の大きさに限りがあるときは、流入管の接続位置を桝の中心線から上流側にずらすと、桝の中で大きな半径の曲線をとることができる。

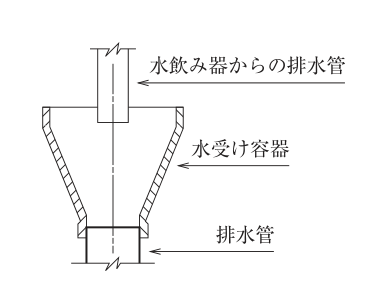

4. (5) 水飲み器は飲料水を扱う器具なので、排水管に直接つながず間接排水とする。間接排水管の管端は水受け容器のあふれ縁より上に離し、排水口空間を設ける。図では管端が水受け容器の中（あふれ縁より下）にあり、排水管が詰まって水受け容器があふれると、汚水が水飲み器側へ逆流する。SHASE-S206「給排水衛生設備規準」では、排水口空間は間接排水管の管径25mm以下で50mm以上、30〜50mmで100mm以上、65mm以上で150mm以上とされている。
