テーパねじ用リングゲージによる加工ねじの検査（管端面の位置）
これは2級管工事施工管理技士 第二次検定 令和元年度（2019年11月17日（日）実施） 問題1 設問1の問題です。論点は「配管の施工」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 4 手順・引っかけの指摘が読めます。

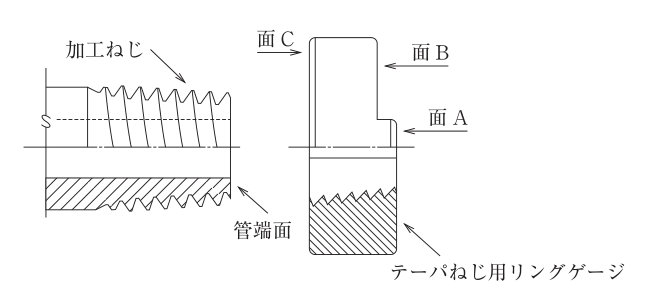

(1)に示すテーパねじ用リングゲージを用いた加工ねじの検査において、ねじ径が合格となる場合の加工ねじの管端面の位置について記述しなさい。
【問題1】次の設問1及び設問2の答えを解答欄に記述しなさい。
解答欄
正解
ねじ径が合格となる場合の加工ねじの管端面の位置 模範解答
リングゲージを手で締め込んだとき、加工ねじの管端面がゲージの切欠きの範囲内（面Aと面Bの間）にあれば合格とする。
56 字別解
管端面が、リングゲージの面Aと面Bの間（切欠きの範囲）に入っていれば、ねじ径は合格である。
管端面が面Aと面Bの間にあれば合格。面Aより外へ出ればねじ径が小さく、面Bに届かなければ大きい。
要点（書けていたものにチェック）
要点の 6 割以上で「正解」扱いにします。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 管用テーパねじ（JIS B 0203）のおねじは、テーパねじ用リングゲージ（JIS B 0253「管用テーパねじゲージ」）で検査する。ゲージを加工ねじに手で締め込み、止まったところで加工ねじの管端面の位置を見る。
- リングゲージの小径側の端面には切欠き（段）があり、その段の両側の面（図の面Aと面B）の間が、基準径の位置の許容範囲を表している。管端面がこの間（切欠きの範囲内）にあれば、ねじ径は合格である。
- ねじ径が小さすぎるとゲージが奥まで入り、管端面が面Aより外に突き出る。ねじ径が大きすぎるとゲージが手前で止まり、管端面が面Bまで届かない。どちらも不合格で、ねじを切り直す（小さすぎる場合は管端を切断して切り直す）。
- 面Cは加工ねじを入れる側（大径側）の端面で、管端面の位置の判定には使わない。
引っかけ：面Cは管を差し込む側の端面。判定に使うのは反対側の段の面A・面Bで、その「間」にあることが合格の条件。
