ダイレクトリターン方式の配管図をリバースリターン方式に変更する方法と長所

正解

解き方

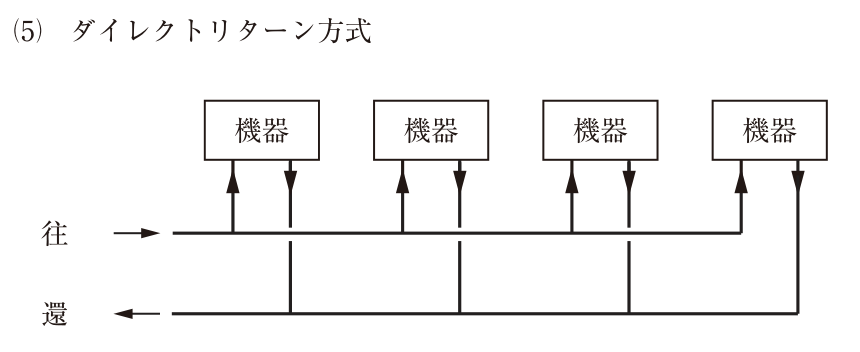

1. 図のダイレクトリターン方式では、往き管は左から入って左の機器から順に分岐し、還り管は各機器から集めた水を左へ流して、そのまま左端の還の出口へ戻している。左の機器ほど往き・還りの経路が短く、右の機器ほど長いので、左の機器に水が多く流れ、右の機器が流量不足になりやすい。
2. リバースリターン方式は、往きを最初に分岐する機器の還りを最後に集める（往きの順と還りの順を同じにする）配管である。図を変更するには、還り横管が各機器の還りを左端の機器から右へ順に集めるようにし、右端の機器の先で折り返して還の出口へ戻す。
3. 具体的には、還り横管のうち還の出口と左端の機器の還り管の接続点との間を不要（波線の記号）とし、右端の機器の還り管の接続点から新しい還り管を下へ延ばして、既存の還り横管の下を左へ戻して還の出口に接続する。これで、どの機器を通っても往き管と還り管の長さの合計がほぼ等しくなる。
4. 長所：各機器を通る循環経路の配管抵抗（摩擦損失）がほぼ等しくなるので、各機器に設計どおりの流量が流れやすく、流量のバランス調整が容易になる。短所は還り管が1本分長くなり、配管スペースと材料費が増えることである。
