管渠構築の横線式工程表と全所要日数
これは2級土木施工管理技士 第二次検定 令和5年度（2023年10月22日（日）実施） 問題9の問題です。論点は「工程管理」（重要度B・解答の形は記述）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

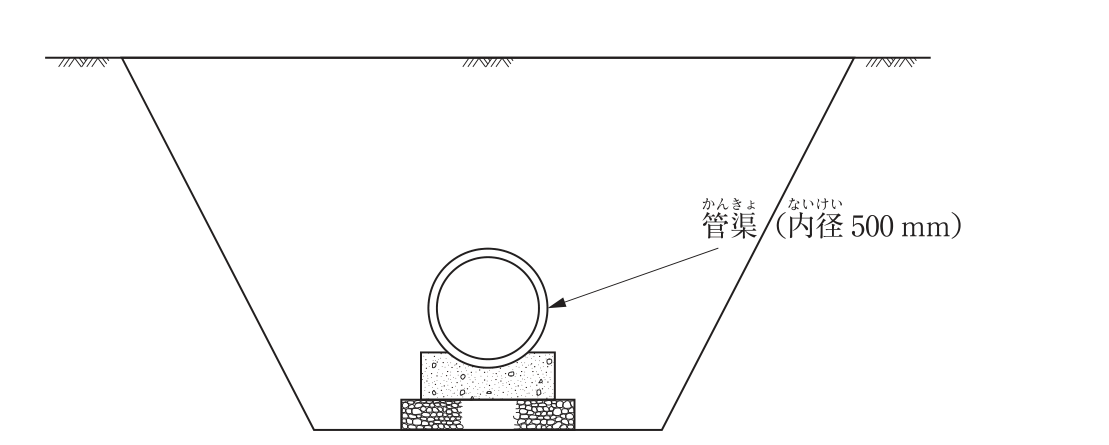

下図のような管渠を構築する場合，施工手順に基づき工種名を記述し，横線式工程表（バーチャート）を作成し，全所要日数を求め解答欄に記述しなさい。
各工種の作業日数は次のとおりとする。
・床掘工7日 ・基礎砕石工5日 ・養生工7日 ・埋戻し工3日 ・型枠組立工3日
・型枠取外し工1日 ・コンクリート打込み工1日 ・管渠敷設工4日
ただし，基礎砕石工については床掘工と3日の重複作業で行うものとする。
また，解答用紙に記載されている工種は施工手順として決められたものとする。
解答欄
正解
| 施工順 1：工種名 | 床掘工（床掘り工 も正解） |
|---|---|
| 施工順 1：開始日 | 1 日目 |
| 施工順 1：終了日 | 7 日目 |
| 施工順 2：工種名 | 基礎砕石工 |
| 施工順 2：開始日 | 5 日目 |
| 施工順 2：終了日 | 9 日目 |
| 施工順 3：工種名 | 管渠敷設工（管きょ敷設工・管渠布設工 も正解） |
| 施工順 3：開始日 | 10 日目 |
| 施工順 3：終了日 | 13 日目 |
| 施工順 4：工種名 | 型枠組立工（型枠組立て工 も正解） |
| 施工順 4：開始日 | 14 日目 |
| 施工順 4：終了日 | 16 日目 |
| 施工順 5：工種名 | コンクリート打込み工（コンクリート打込工・コンクリート打設工 も正解） |
| 施工順 5：開始日 | 17 日目 |
| 施工順 5：終了日 | 17 日目 |
| 施工順 6：工種名 | 養生工 |
| 施工順 6：開始日 | 18 日目 |
| 施工順 6：終了日 | 24 日目 |
| 施工順 7：工種名 | 型枠取外し工（型枠取外工・型枠取り外し工 も正解） |
| 施工順 7：開始日 | 25 日目 |
| 施工順 7：終了日 | 25 日目 |
| 施工順 8：工種名 | 埋戻し工（埋め戻し工 も正解） |
| 施工順 8：開始日 | 26 日目 |
| 施工順 8：終了日 | 28 日目 |
| 全所要日数 | 28 日 |
解き方
- 図では管渠の下部がコンクリート基礎に埋め込まれているので，管渠を先に据えてから型枠を組み，コンクリートを打ち込む。施工手順は，床掘工→基礎砕石工→管渠敷設工→型枠組立工→コンクリート打込み工→養生工→型枠取外し工→埋戻し工。どの工種も前の工種が終わらないと始められないので，欄の順番を入れ替えられる答えはない。
- 床掘工は1～7日目。基礎砕石工は床掘工と3日重複させるので5日目に始めて9日目に終わる。以降は管渠敷設工10～13日目，型枠組立工14～16日目，コンクリート打込み工17日目，養生工18～24日目，型枠取外し工25日目，埋戻し工26～28日目。
- 全所要日数＝7＋5＋4＋3＋1＋7＋1＋3－3（重複）＝28日。
引っかけ：基礎砕石工の重複3日を引き忘れると31日になる。管渠を型枠取外し後に据える順にすると日数は同じ28日でも手順が誤りになる（図の管渠は基礎コンクリートに埋め込まれている）。
