橋の長さを表す名称

正解

正解：(1) (イ) 橋長 ― (ロ) 桁長 ― (ハ) 支間長 ― (ニ) 径間長

解き方

1. 橋長は両端の橋台の胸壁（パラペット）前面間の長さ，桁長は各桁の端から端までの長さ，支間長は支承の中心間の長さ，径間長は下部構造（橋台・橋脚）の前面間の長さである。

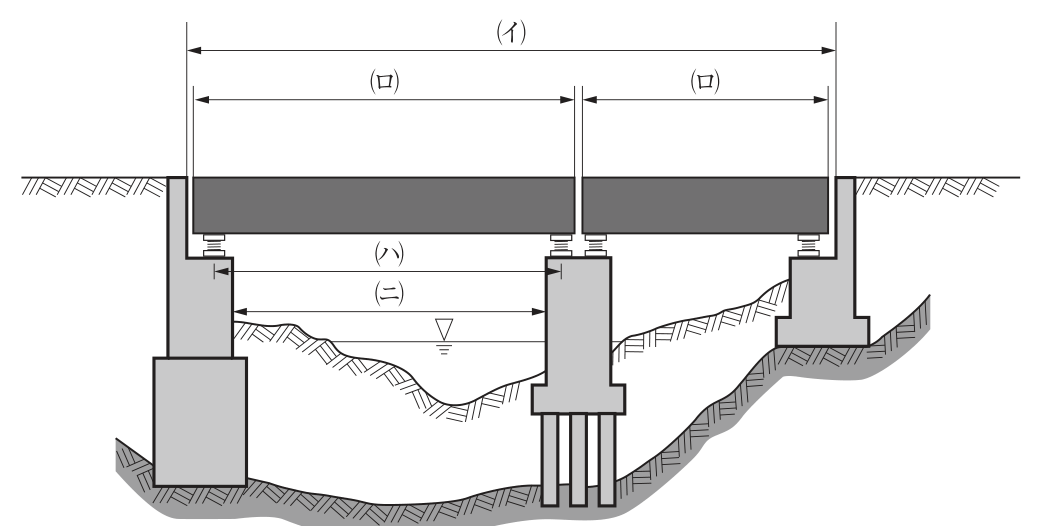

2. 図の(イ)は両端の胸壁前面間で橋長，(ロ)は各桁の両端間で桁長，(ハ)は支承中心間で支間長，(ニ)は橋台前面と橋脚前面の間で径間長であり，(1)が適当である。

選択肢ごとの解説

1. (1)適当。(イ)橋長，(ロ)桁長，(ハ)支間長，(ニ)径間長の組合せである。
2. (2)適当でない。(イ)は両端の胸壁前面間の橋長，(ロ)は各桁の長さの桁長である。
3. (3)適当でない。(イ)(ロ)が逆で，(ハ)は支間長，(ニ)は径間長である。
4. (4)適当でない。支承中心間の(ハ)が支間長，下部構造前面間の(ニ)が径間長である。
