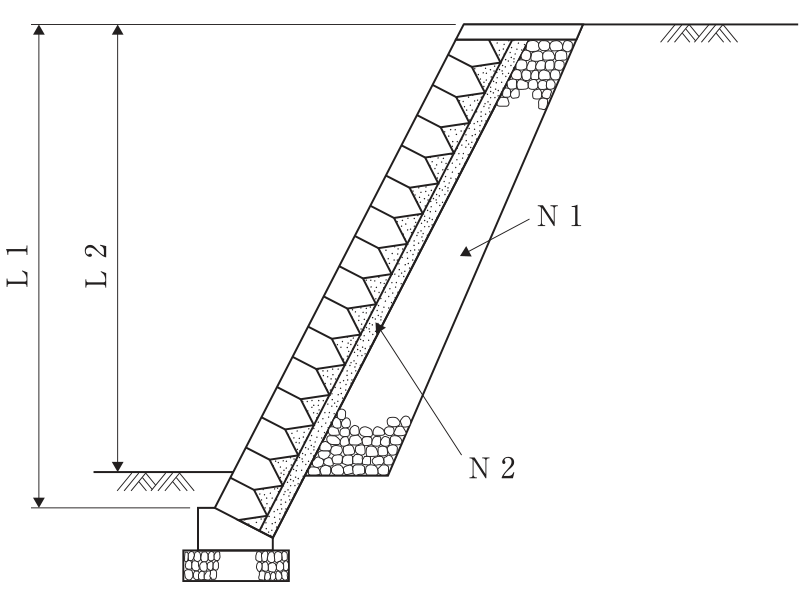

ブロック積擁壁の各部の名称と記号

正解

正解：(1) 擁壁の直高L1，裏込めコンクリートN2

解き方

1. ブロック積擁壁の直高は、擁壁の天端から基礎天端（前面のブロック最下端）までの鉛直高さで、前面の地盤面より下の根入れ部分も含む。図ではL1が直高であり、L2は前面の地盤面から上の高さである。
2. ブロックの背面には胴込め・裏込めコンクリートを打ち、その背後に栗石・砕石などの裏込め材を詰める。図のN2（ブロック背面に接する層）が裏込めコンクリート、N1（その背後の幅の広い層）が裏込め材である。
3. よって2つとも適当なのは(1)である。

選択肢ごとの解説

1. (1)適当。直高はL1、ブロック背面に接するN2は裏込めコンクリートである。
2. (2)適当でない。N1は裏込めコンクリートではなく、その背後の裏込め材である。
3. (3)適当でない。直高はL1であり、N2は裏込め材ではなく裏込めコンクリートである。
4. (4)適当でない。N1の裏込め材は正しいが、直高はL2ではなくL1である。
