管理図の見方（A工区・B工区）
これは2級土木施工管理技士 第一次検定 令和3年度 後期（2021年10月24日（日）実施） No.60の問題です。論点は「品質管理」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

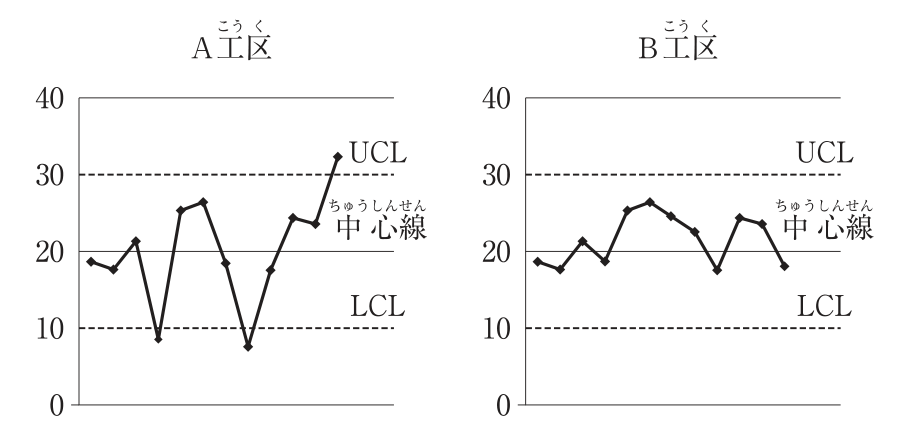

下図のA工区，B工区の管理図について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，適当なものは次のうちどれか。
管理図は，上下の［ (イ) ］を定めた図に必要なデータをプロットして作業工程の管理を行うものであり，A工区の上方［ (イ) ］は，［ (ロ) ］である。
B工区では中心線より上方に記入されたデータの数が中心線より下方に記入されたデータの数よりも［ (ハ) ］。
品質管理について異常があると疑われるのは，［ (ニ) ］の方である。
解答欄
正解
正解：(1) (イ) 管理限界 ― (ロ) 30 ― (ハ) 多い ― (ニ) A工区
解き方
- 管理図は、上下の管理限界（UCL・LCL）を定めた図にデータをプロットして工程を管理するもので、A工区の上方管理限界（UCL）は30である。
- B工区は中心線（20）より上方の点が7個、下方の点が5個で、上方の方が多い。A工区は上方管理限界（30）を超える点が1個、下方管理限界（10）を下回る点が2個あり、品質管理について異常があると疑われる。(1) が適当である。
選択肢ごとの解説
- (1)適当。(イ)管理限界、(ロ)30、(ハ)多い、(ニ)A工区である。
- (2)適当でない。(イ)は管理限界、(ロ)は30、(ニ)はA工区である。
- (3)適当でない。B工区は上方の点が多く、異常が疑われるのはA工区である。
- (4)適当でない。(イ)は管理限界、(ロ)は30、(ハ)は多いである。
引っかけ：管理限界を外れた点があれば異常と判断する。点がすべて限界内でも、中心線の片側に連続して並ぶなどのくせがあれば異常を疑う。
