道路橋の断面図の構造名称
これは2級土木施工管理技士 第一次検定 令和元年度 後期（2019年10月27日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

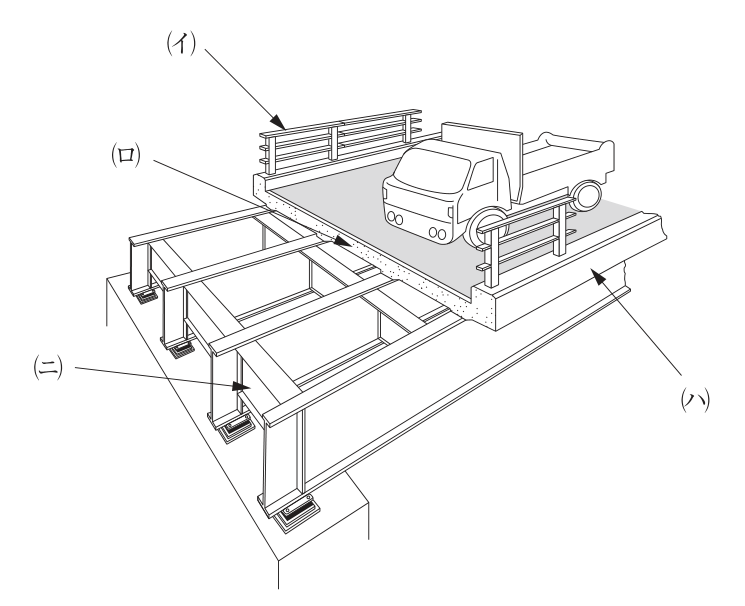

下図は道路橋の断面図を示したものであるが，(イ)〜(ニ)の構造名称に関する次の組合せのうち，適当なものはどれか。
解答欄
正解
正解：(2) (イ) 高欄 ― (ロ) 床版 ― (ハ) 地覆 ― (ニ) 横桁
解き方
- (イ)は橋の両側の縁に立つ防護柵で高欄、(ロ)は主桁の上に載り車両の荷重を直接受けるコンクリートの板で床版である。
- (ハ)は床版の両端で高欄を立てるために一段高くした部分で地覆、(ニ)は隣り合う主桁どうしをつなぎ荷重を分配する部材で横桁である。組合せは(2)となる。
選択肢ごとの解説
- (1)適当でない。(イ)は高欄、(ロ)は床版、(ハ)は地覆、(ニ)は横桁である。
- (2)適当。(イ)高欄、(ロ)床版、(ハ)地覆、(ニ)横桁の組合せである。
- (3)適当でない。(イ)は横桁ではなく高欄、(ニ)は高欄ではなく横桁である。
- (4)適当でない。(ロ)は地覆ではなく床版、(ハ)は床版ではなく地覆である。
引っかけ：地覆は床版の縁の立ち上がり部分で、高欄はその上に立つ柵である。両者の上下の位置関係で見分ける。
