下水道用硬質塩化ビニル管の有効長

正解

正解：(2) B

解き方

1. 有効長は、管を接合したときに管路の延長として有効に働く長さで、管の全長から受口の長さ（次の管の差口が差し込まれる部分）を除いたものである。

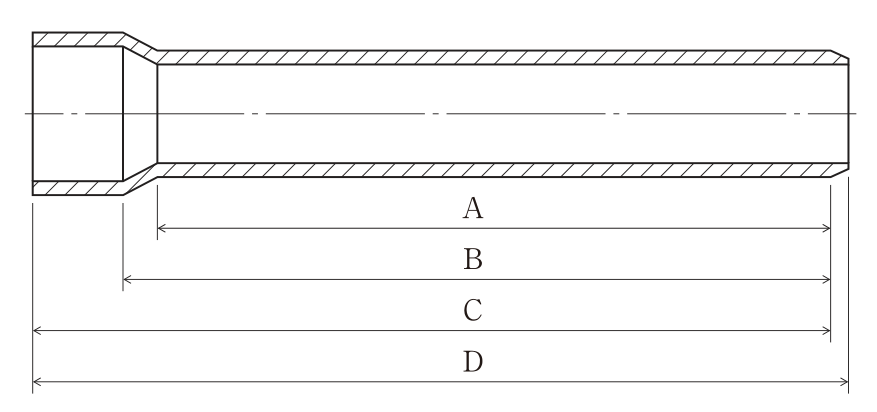

2. 接着受口では、次の管の差口が受口奥まで差し込まれるので、有効長は受口奥から差口側の端までの長さとなる。図では受口奥から始まる B がこれに当たる。

選択肢ごとの解説

1. (1)該当しない。A は受口奥に続くテーパ部を含まず、有効長より短い。
2. (2)該当する。受口奥から差口側の端までの長さで、有効長を示す。
3. (3)該当しない。C は受口の長さを含んでおり、有効長ではない。
4. (4)該当しない。D は受口端面から差口端面までの管の全長である。
