管理図の点の並び方の見方
これは1級土木施工管理技士 第一次検定 令和8年度（2026年7月5日（日）実施） 問題B No.32の問題です。論点は「品質管理」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

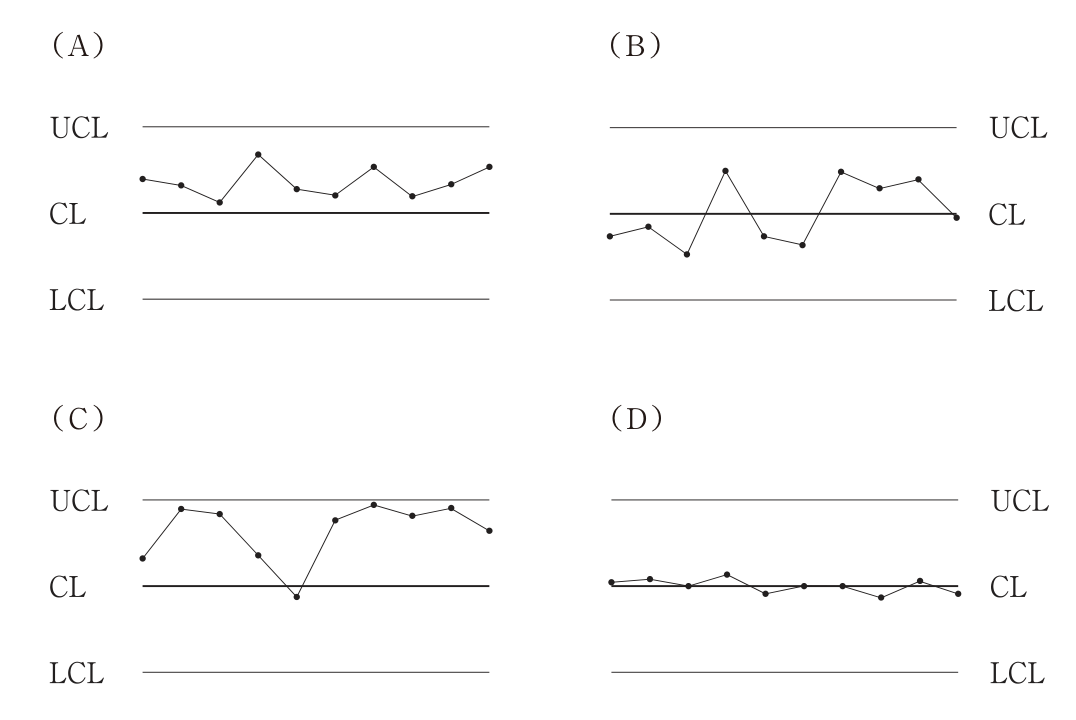

（A）〜（D）の品質の測定値を管理図にプロットしたときの，統計的な品質管理手法を導入した測定値に関する①〜④の点の並び方の記述のうち，適当なもののみを全てあげている組合せはどれか。
図のUCLは上方管理限界，CLは中心線，LCLは下方管理限界を指す。
① （A）は，点が管理限界線内の範囲にあり，中心線に対して，上側だけに並んでいるので，工程は安定し異常はないため，品質は安定しており改善の必要はない。
② （B）は，点が管理限界線内の範囲にあり，連続して上昇又は下降するような傾向がないので，品質が安定しており改善の必要はない。
③ （C）は，点が管理限界線内の範囲にあり，管理限界線にしばしば接近して現れているので，工程に異常があったと考えられる。
④ （D）は，点が管理限界線内の範囲にあり，中心線の近くに全て集まっているので，工程に異常があったと考えられる。
解答欄
正解
正解：(4) ②③④
解き方
- 管理図では、点が管理限界内にあっても、中心線の片側に連続して並ぶ（連）、管理限界線にしばしば接近する、中心線付近に集中しすぎる、などのくせがあれば工程に異常があると判断する（JIS Z 9020-2の異常判定のルール）。
- (A)は10点すべてが中心線の上側に並び、工程の平均がずれた異常と考えられるので、改善不要とした①は適当でない。
- (B)は点がランダムに並び安定している（②）。(C)は点がしばしばUCLに接近しており異常（③）。(D)は全点が中心線付近に集まりすぎており、群分けの不適切や管理限界の設定誤りなどの異常が疑われる（④）。よって②③④の(4)である。
選択肢ごとの解説
- (1)適当でない。①は片側に連続して並ぶ異常の状態である。
- (2)適当でない。④も適当である。
- (3)適当でない。①は適当でない。
- (4)適当。②③④が適当である。
引っかけ：管理限界の内側にあれば安定とは限らない。「連」「上昇・下降の傾向」「周期」「限界線への接近」「中心線への集中」はいずれも異常のサインである。
