次の問に答えなさい。

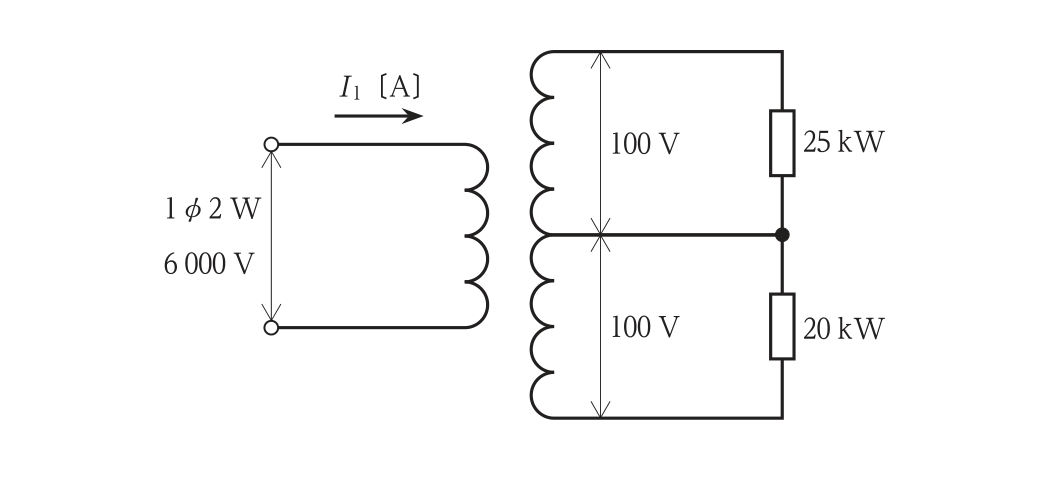

4－2 図に示す配電線路の変圧器の一次電流I₁〔A〕の値として，最も適当なものはどれか。
ただし，負荷はすべて抵抗負荷であり，変圧器と配電線路の損失及び変圧器の励磁電流は無視する。
解答欄
正解
正解：4．7.5 A
解き方
- 損失を無視するので，一次側の電力は二次側の負荷の合計 25＋20＝45kW に等しい（抵抗負荷なので力率1）。
- 一次側は単相2線式6,000Vなので，I₁＝45,000W÷6,000V＝7.5A。
選択肢ごとの解説
- 1．誤り。
- 2．誤り。
- 3．誤り。
- 4．正しい。I₁＝(25＋20)×10³÷6,000＝7.5A。
引っかけ：一次電圧は6,600Vではなく図の6,000V。2つの負荷の差（5kW）ではなく合計で考える。
