単相3線式の配電線路の変圧器の一次電流
これは2級電気工事施工管理技士 第二次検定 令和3年度（2021年11月14日（日）実施） 問題4 設問4-2の問題です。論点は「配電」（重要度B・解答の形は四肢択一・記述）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
次の計算問題を答えなさい。

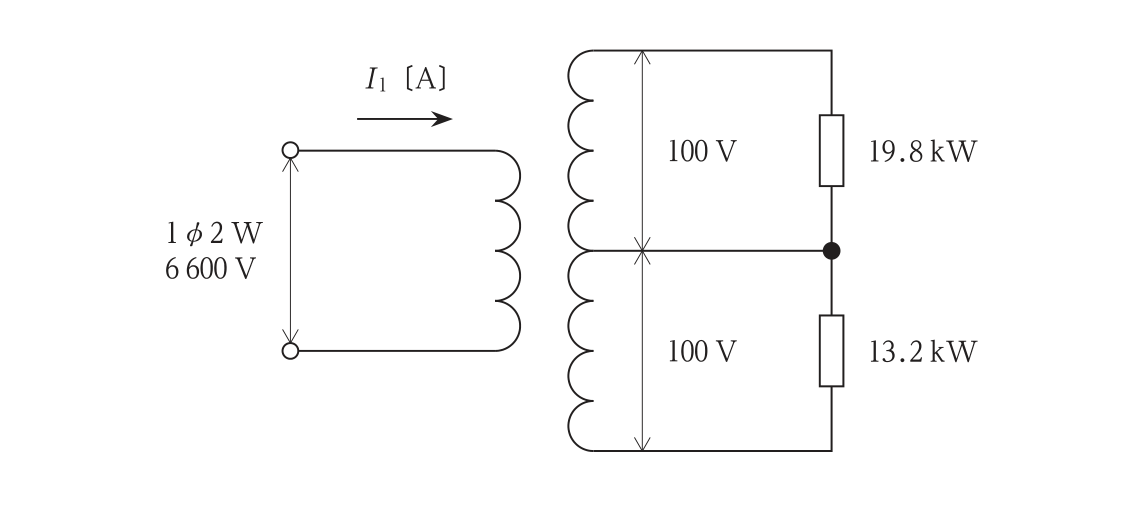

4－2 図に示す配電線路の変圧器の一次電流I₁〔A〕の値として，正しいものはどれか。
ただし，負荷はすべて抵抗負荷であり，変圧器と配電線路の損失及び変圧器の励磁電流は無視する。
解答欄
正解
正解：3．5.0 A
解き方
- 損失を無視するので，変圧器の一次側の電力は二次側の負荷の合計に等しい。負荷はすべて抵抗負荷（力率1）なので，負荷の合計は 19.8＋13.2＝33.0kW。
- 一次側は単相2線式6,600Vなので，I₁＝33,000W÷6,600V＝5.0A。
- （電流で確かめる）二次側の電流は上側が 19,800÷100＝198A，下側が 13,200÷100＝132A。一次巻線と二次側の100Vの巻線1つの巻数比は 6,600：100＝66：1 で，二次側の2つの巻線は直列なので，起磁力（アンペアターン）の釣り合いから I₁＝(198＋132)÷66＝5.0A。電力から求めた値と一致する。
選択肢ごとの解説
- 1．誤り。
- 2．誤り。
- 3．正しい。I₁＝(19.8＋13.2)×10³÷6,600＝5.0A。
- 4．誤り。
引っかけ：二次側の電圧（100V）ではなく一次側の6,600Vで割る。単相3線式の2つの負荷を別々に計算しても，一次側では合計の電力で考えればよい。
