直巻発電機の接続図

正解

正解：1．1の図（界磁巻線を電機子と負荷に直列に接続）

解き方

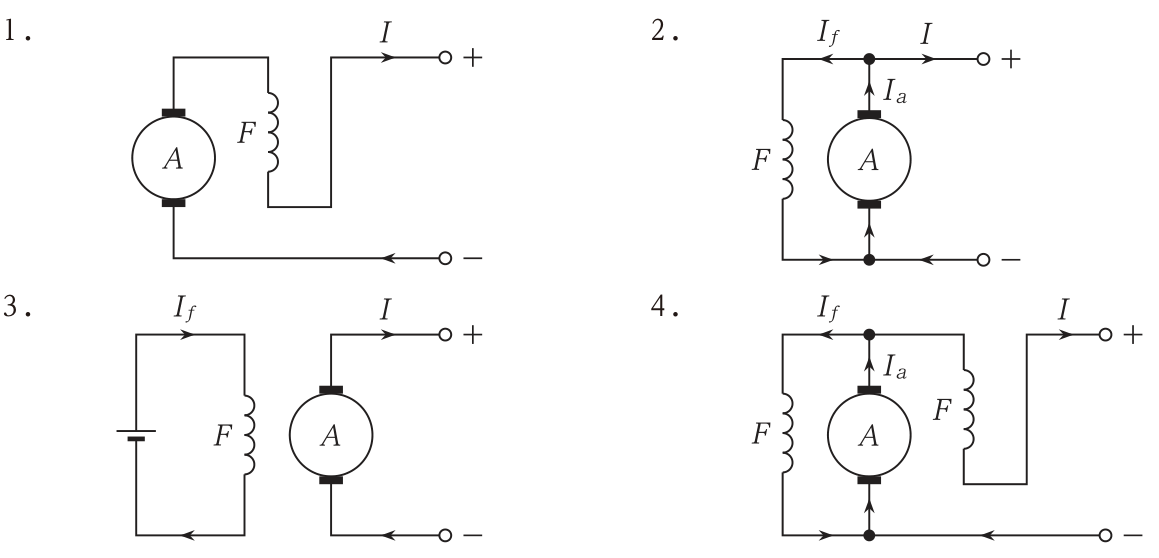

1. 直流発電機は界磁巻線の接続のしかたで分類される。直巻発電機は，界磁巻線を電機子と直列に接続し，電機子電流＝界磁電流＝負荷電流となる方式で，図1が該当する。
2. 図2は界磁巻線を電機子と並列に接続した分巻発電機，図3は界磁巻線を別の電源で励磁する他励発電機，図4は並列（分巻）と直列（直巻）の両方の界磁巻線をもつ複巻発電機である。
3. 直巻発電機は負荷電流が増えると界磁電流も増えて電圧が上がるので，電圧が負荷で大きく変わり，一般の電源には向かない。

選択肢ごとの解説

1. 1．適当。界磁巻線が電機子・負荷と直列で，直巻発電機の接続である。
2. 2．不適当。界磁巻線が電機子と並列で，分巻発電機の接続である。
3. 3．不適当。界磁を別電源で励磁する他励発電機の接続である。
4. 4．不適当。並列と直列の界磁巻線をもつ複巻発電機の接続である。
